GerbTool læser produktionsdata, som PCB-leverandøren modtager dem, og finder de fejl, der ellers kommer retur som en forespørgsel, eller som et board, der ikke virker.

Tal med en specialist

Udfordringen

Det koster dig tid og penge

Fejl i produktionsdata opdages først hos PCB-leverandøren
Designværktøjets DRC tjekker designet, ikke den eksporterede fil
Panel, hulskema og tegninger laves i hånden hver gang
Support-svar der trækker ud i dage

Løsningen

Vi giver dig kontrollen tilbage

DRC og DFM på de filer, der faktisk sendes afsted
Netlistesammenligning mellem design og Gerber-data
Panelisering, hulskema og fabrikationstegninger genereres automatisk
Lokal hotline med svar fra en specialist samme dag

SÅDAN VIRKER DET

Kontrollen sker på de data, produktionen modtager

Uafhængig af designværktøjet

GerbTool læser Gerber RS-274X, Excellon, ODB++, IPC-2581 og DXF. Det er lige meget, hvilket ECAD-værktøj filerne kommer fra.

Kontroller, der svarer til produktionens

Afstande, annular ring, acid traps, kobbersplinter, loddebroer og pinholes. Det er de fejl, en PCB-leverandør leder efter, og det er dem, GerbTool finder først.

Fire udgaver, efter hvad I skal bruge

Fra en ren fremviser til den fulde udgave med redigering og panelisering. I betaler for det niveau, I har brug for.

Funktioner

GerbTool dækker fra visning til færdig produktionspakke

Fra import og kontrol til redigering, panelisering og dokumentation, alt sammen på de data, der skal sendes til produktion.

Import og visning

Data kommer sjældent i ét format. Hvert format skal kunne læses, uden at noget går tabt på vejen.

Gerber RS-274X og ExcellonStandardformaterne fra alle ECAD-værktøjer

ODB++ og IPC-2581Intelligente formater med netliste og lagopbygning

DXF og andre formaterMekanik og tegninger i samme visning

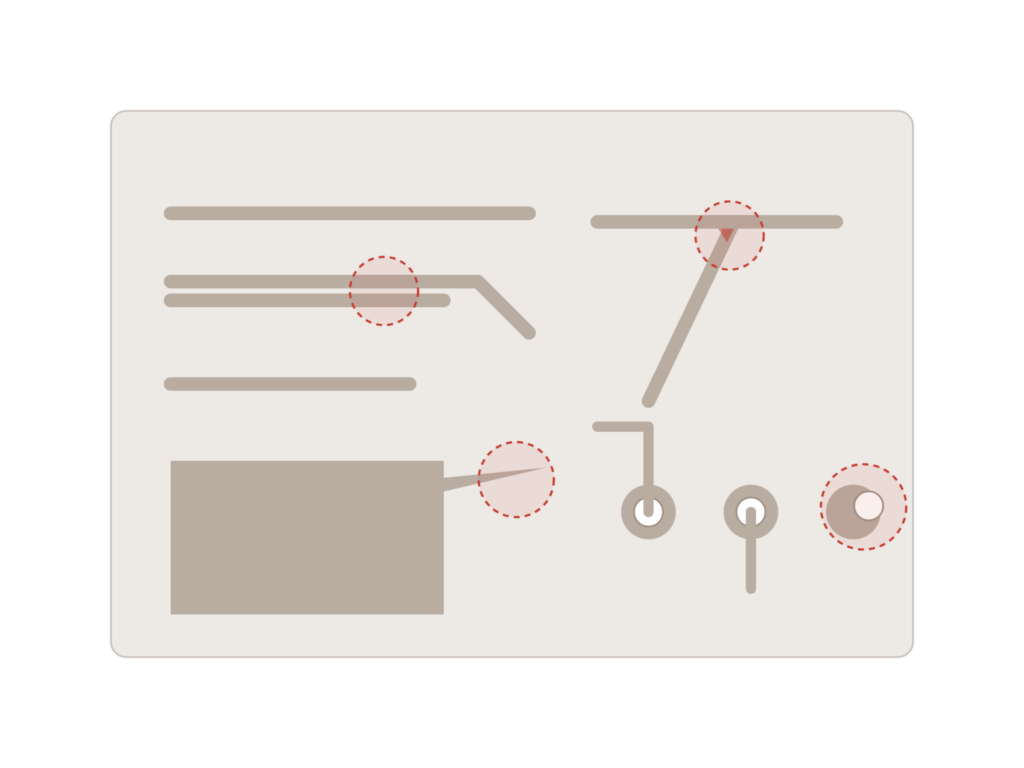

DRC og DFM

Designet kan overholde alle regler og stadig være svært at producere. Det er forskellen på DRC og DFM.

Afstande og annular ringKontrolleret på de eksporterede lag

Acid traps og kobbersplinterDe klassiske ætsefejl

Loddebroer og pinholesFejl, der først viser sig ved montering

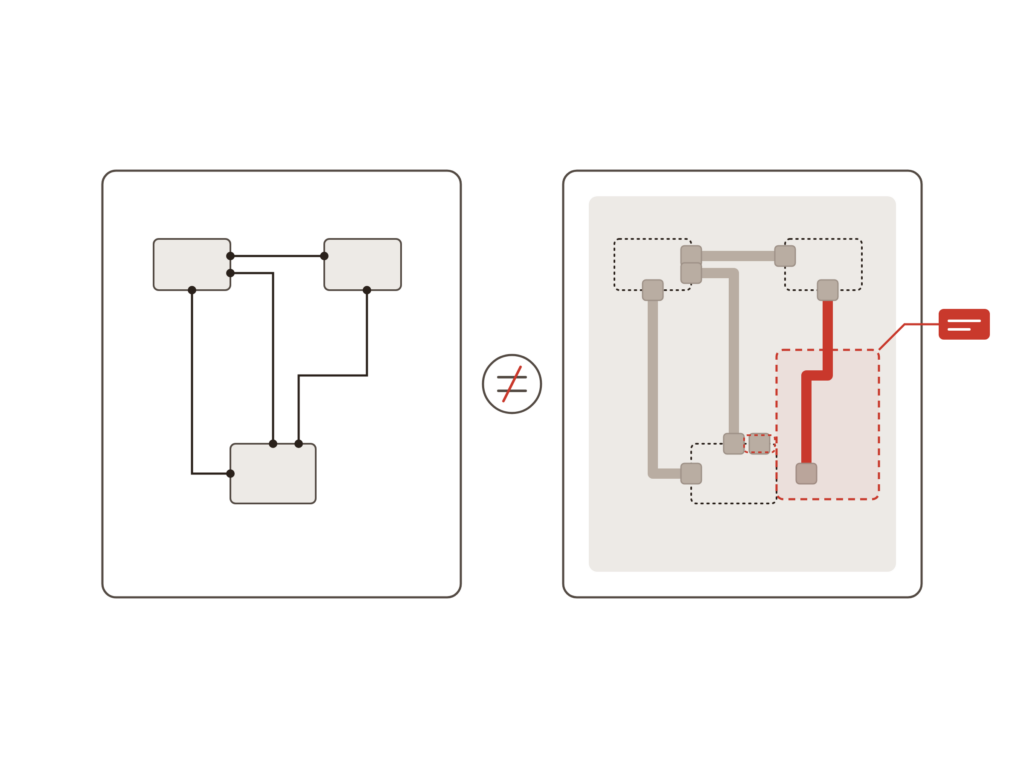

Netliste og verifikation

Den vigtigste kontrol er den simpleste: Er det, der sendes, det samme som det, der blev designet?

NetlistesammenligningDesign og Gerber-data holdt op mod hinanden

Lagvisning og sammenligningForskellen mellem to revisioner på ét blik

Redline-kommentarerMarkeringer, der kan sendes videre til kollega eller leverandør

Redigering og panelisering

Små rettelser skal ikke kræve en tur tilbage i designværktøjet.

Redigering af Gerber-dataRettelser direkte i produktionsfilerne

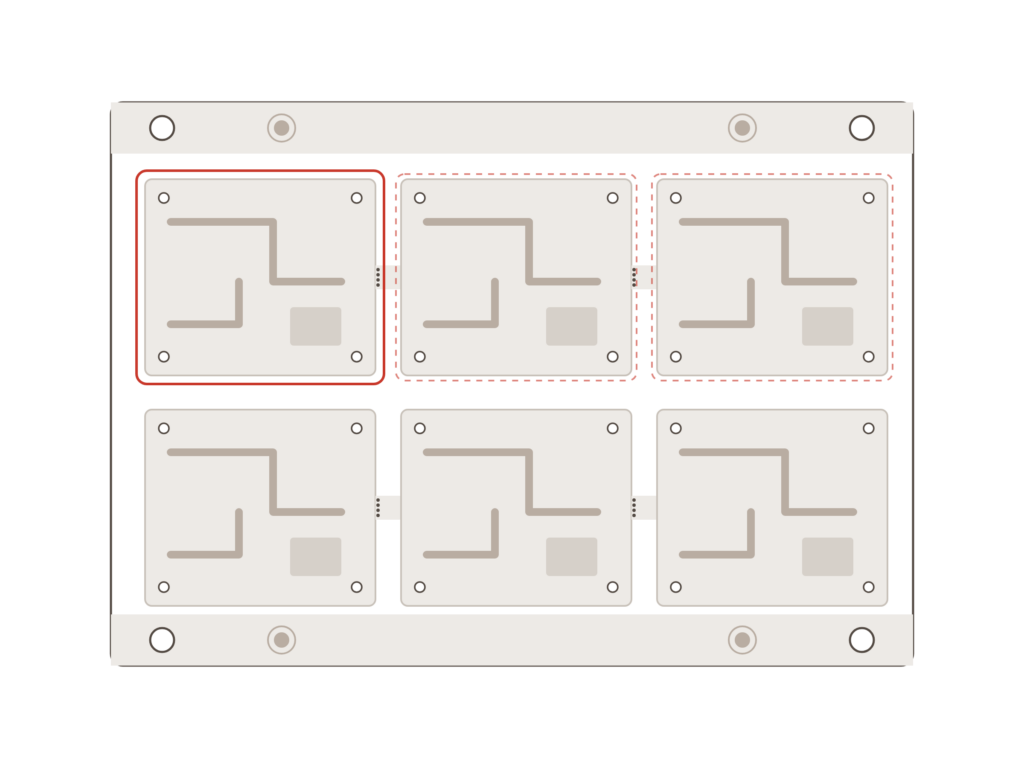

Panelisering med step-and-repeatPanel bygget ud fra ét board

NC-boring og fræsningOgså blind og buried vias

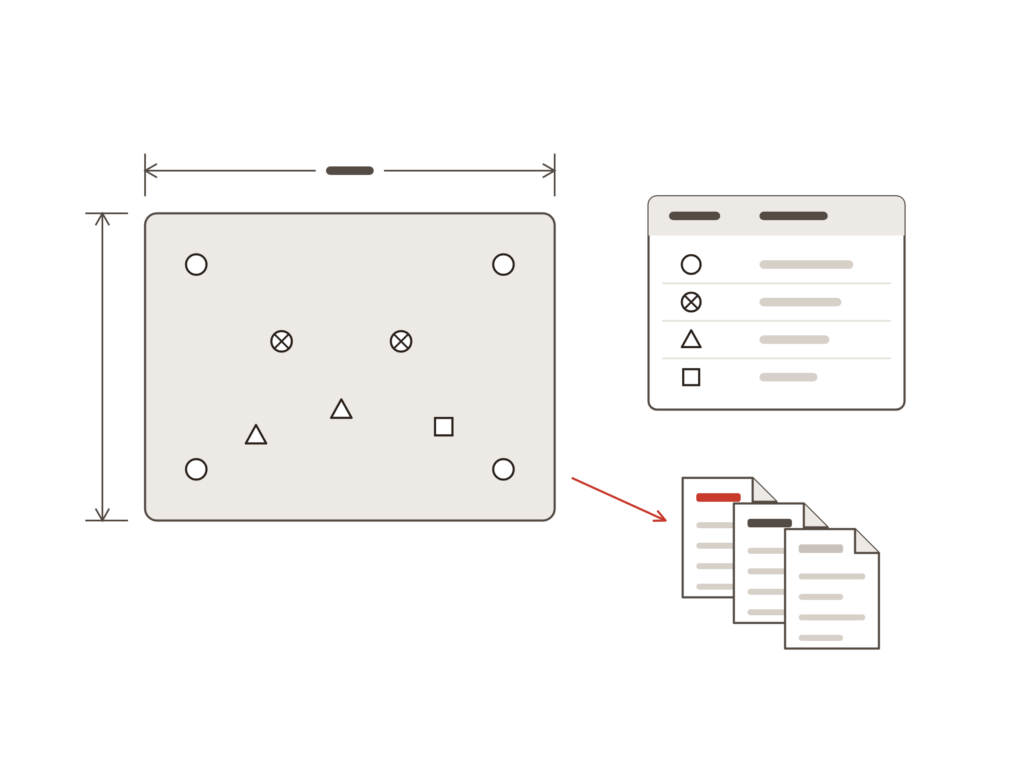

Dokumentation og output

Den sidste del af en produktionspakke er ofte den, der tager længst tid i hånden.

Automatiske mål og hulskemaerGenereret ud fra de faktiske data

FabrikationstegningerKlar til at sende med filerne

Eksport til Gerber, ODB++, IPC-2581 og DXFDet format, leverandøren beder om

Implementering

Sådan fungerer GerbTool i praksis

1. Den rigtige udgave fra start

Skal I kun se og kommentere filer, eller skal I også rette og panelisere? Vi hjælper med at vælge den udgave, der passer til opgaven, så I ikke betaler for mere end det, I bruger.

2. Kontrollerne tilpasset jeres leverandør

PCB-leverandører har forskellige krav til afstande, borestørrelser og masker. Vi viser jer, hvordan kontrollerne sættes op efter de krav, jeres leverandør faktisk arbejder med.

3. Lokal ekspertise og løbende support

I får adgang til specialister, der kender både designsiden og produktionssiden. Et spørgsmål om en fejl i en fil får et konkret svar, mens den stadig skal sendes.

Klar?

Klar til at designe med ro i maven?

En kort samtale er som regel nok til at afklare, hvilken udgave af GerbTool der passer til jer. Ingen pitch. Intet pres. Bare en åben snak om, hvordan jeres produktionsdata bliver til i dag.

Tal med en specialist

FAQ

Ofte stillede spørgsmål

Designværktøjets DRC kontrollerer designet i designdatabasen. GerbTool kontrollerer de filer, der kommer ud af det, og det er dem, produktionen modtager. Fejl kan opstå i selve eksporten, og DFM-kontrollerne er bygget ud fra, hvad der kan produceres, ikke kun ud fra designreglerne.

GerbTool findes i fire udgaver: Viewer til visning, Communicator til formatkonvertering og samarbejde, Inspector til DRC og DFM, og Designer til redigering og panelisering. De fleste designafdelinger har brug for Inspector. Skal I også rette i filerne eller bygge paneler, er det Designer.

Ja. GerbTool læser standardformaterne Gerber, Excellon, ODB++ og IPC-2581, så det virker med filer fra alle almindelige ECAD-værktøjer, også fra andre end Cadence.

De bygger på samme platform. GerbTool dækker kontrol og klargøring af produktionsdata. VisualCAM er den fulde CAM-løsning med flere produktionskontroller og funktioner til montering, bl.a. at genskabe komponentinformation ud fra Gerber-data. Forbereder I selv produktion eller montering, er VisualCAM som regel det rigtige valg.
