PSpice simulerer analoge og mixed-signal-kredsløb direkte fra diagrammet i OrCAD X. I kan se, hvordan kredsløbet opfører sig ved yderpunkterne af tolerancerne, længe før den første prototype står på bordet.

Tal med en specialist Prøv OrCAD X gratis

3.600+ installationer i hele Norden

Udfordringen

Det koster dig tid og penge

Kredsløbet afprøves først på det byggede print
Komponenttolerancer testes ikke, fordi det kræver for mange prototyper
En komponent kører tæt på sin grænse, uden at nogen opdager det
Support-svar der trækker ud i dage

Løsningen

Vi giver dig kontrollen tilbage

Kredsløbet simuleret direkte fra diagrammet
Tolerancer og spredning regnet igennem med Monte Carlo
Komponenter, der belastes for hårdt, markeret automatisk
Lokal hotline med svar fra en specialist samme dag

SÅDAN VIRKER DET

Simuleringen ligger i diagrammet

Samme miljø som designetPSpice kører sammen med OrCAD X Capture. Kredsløbet simuleres på det diagram, der senere bliver til layoutet — ikke på en model, der er tegnet op ved siden af.

Analog og digitalt i samme beregningDe fleste kredsløb er begge dele. PSpice er bygget til analog og mixed-signal fra bunden, så komparatoren og logikken kan køre i samme simulering.

Ikke ét svar, men mangeDen enkelte simulering viser, at kredsløbet virker. Det interessante er, hvad der sker med spredning i komponenter, temperatur og forsyningsspænding — og det er dér, tolerance- og stressanalyserne kommer ind.

Tal med en specialist

FUNKTIONER

PSpice dækker fra det enkelte svar til hele spredningen

Fra de klassiske analyser til Monte Carlo, stressanalyse og optimering — på kredsløb, der både er analoge og digitale.

Analyserne

Grundlaget er de analyser, enhver kredsløbssimulering bygger på.

Bias point, DC- og AC-sweepArbejdspunkt og frekvensgang

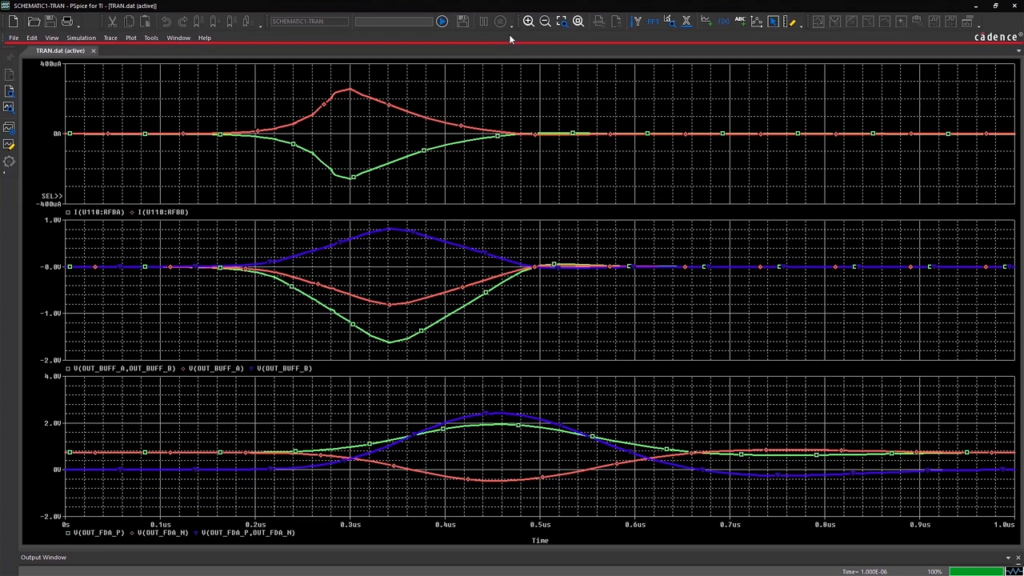

TransientanalyseHvad der sker over tid

Støj- og temperaturanalyseOgså ved yderpunkterne af temperaturområdet

Udforsk

Analog og mixed-signal

De færreste kredsløb er rent analoge, og de færreste er rent digitale.

Native mixed-signalAnalog og digital i samme simulering

AdfærdsmodelleringBlokke beskrevet ved deres opførsel

Verilog-A og Verilog-AMSEgne modeller, hvor der er brug for dem

Udforsk

Tolerancer og robusthed

Et kredsløb, der virker med nominelle komponenter, er ikke det samme som et kredsløb, der virker i produktion.

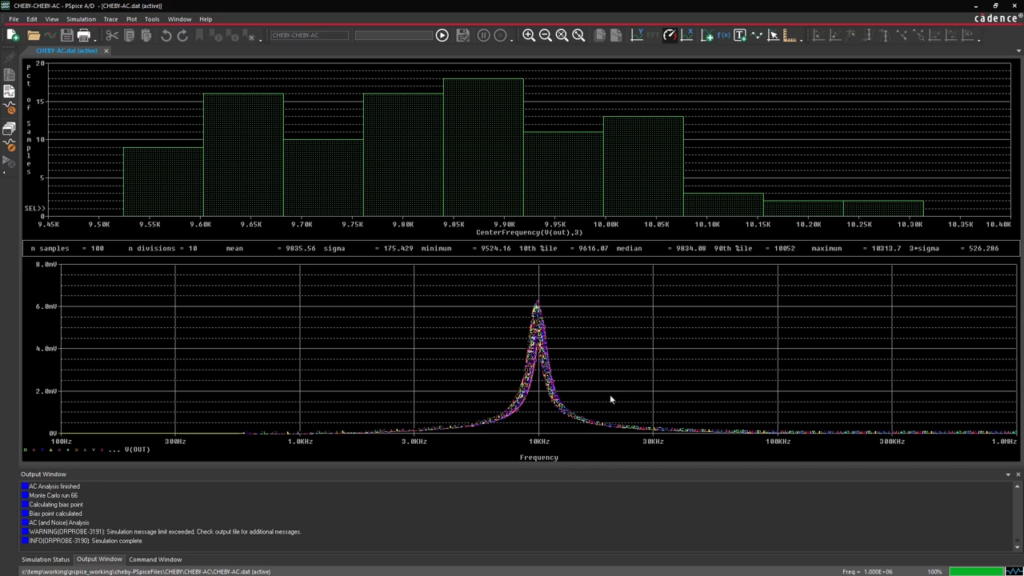

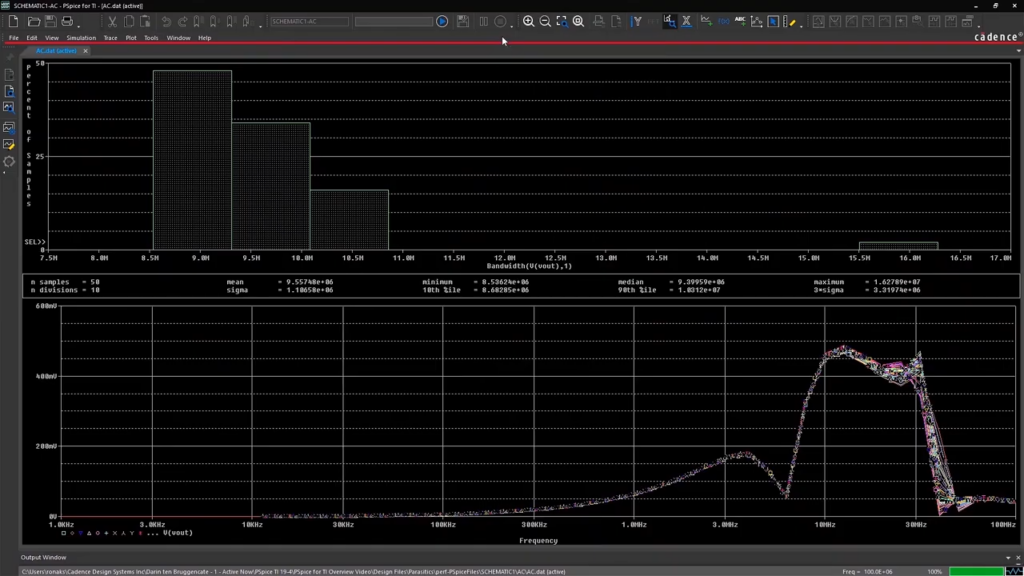

Monte CarloSpredningen på tværs af komponenttolerancer

Worst caseDen ugunstigste kombination

StressanalyseKomponenter, der belastes tæt på deres grænse

Udforsk

Optimering og følsomhed

Når kredsløbet virker, er spørgsmålet, hvilke komponenter der egentlig afgør resultatet.

FølsomhedsanalyseHvilke komponenter der flytter mest

OptimeringVærdier justeret mod et defineret mål

Parametrisk plotFlere parametre sammenlignet i samme visning

Udforsk

Modeller og integration

Simuleringen er kun så god som modellerne — og kun brugbar, hvis den passer ind i resten af arbejdet.

Over 33.000 færdige modellerFra en lang række komponentleverandører

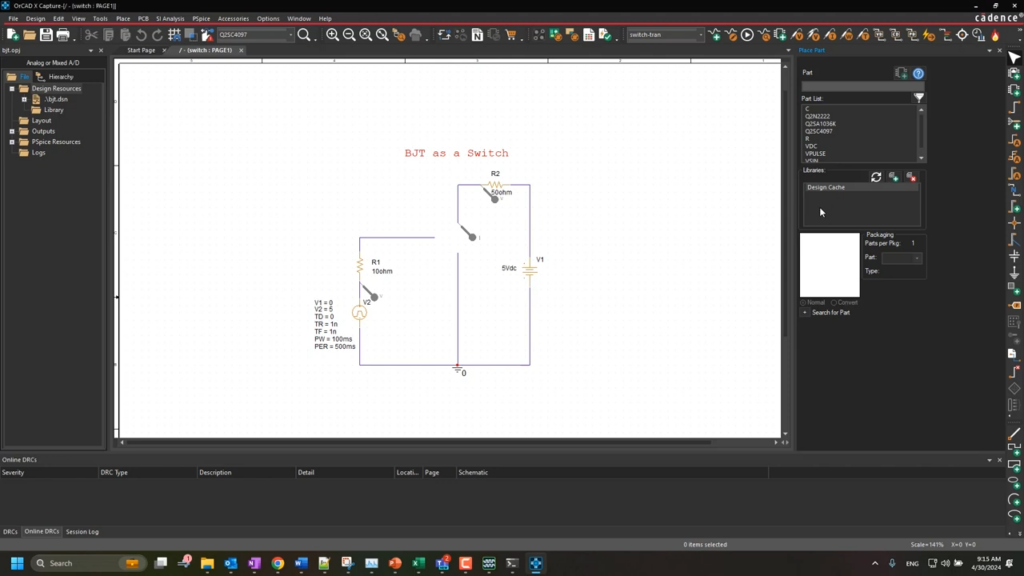

Import af leverandørens SPICE-modellerGuide til at få dem ind i biblioteket

MATLAB SimulinkElektronik og styring simuleret sammen

Udforsk

Implementering

Sådan fungerer PSpice i praksis

Cadence leverer simulatoren. Nordcad hjælper jer med at få den til at svare på jeres egne spørgsmål.

Den rigtige udgave fra start

PSpice findes i flere niveauer. Den enkleste dækker almindelige kredsløb, mens tolerance-, stress- og optimeringsanalyserne hører til i de større udgaver. Vi hjælper med at vurdere, hvad I reelt får brug for.

Modellerne på plads

De fleste komponentleverandører udleverer SPICE-modeller, men de kommer i forskellig kvalitet og skal ind i biblioteket. Vi viser jer, hvordan de importeres, og hvad I skal være opmærksomme på, når en model ikke opfører sig som ventet.

Lokal ekspertise og løbende support

I får adgang til specialister, der arbejder med både simulering og design. Et spørgsmål om en simulering, der ikke konvergerer, får et svar samme dag frem for i næste uge.

Klar?

Klar til at designe med ro i maven?

En kort samtale er som regel nok til at afklare, hvilken udgave af PSpice der passer til jeres kredsløb. Ingen pitch. Intet pres. Bare en åben snak om, hvad I gerne vil kunne svare på, før prototypen bygges.

Tal med en specialist

FAQ

Ofte stillede spørgsmål

En grundudgave følger med i flere af pakkerne, men den har grænser for, hvor stort et kredsløb den kan simulere, og den indeholder ikke tolerance- og optimeringsanalyserne. Vi kan se på, hvad jeres nuværende licens dækker, før I køber noget.

Ja. PSpice kan importere SPICE-modeller, og der følger over 33.000 færdige modeller med. Kvaliteten af leverandørmodeller svinger, og det er ofte dér, en simulering giver et uventet resultat — det er en af de ting, vores support bruger mest tid på.

Den enkleste udgave har en øvre grænse for kredsløbets størrelse. Den næste fjerner grænsen og tilføjer stressanalyse og modelredigering. Den største tilføjer optimering, følsomhedsanalyse og integration med MATLAB Simulink. Hvilken der er den rigtige, afhænger mere af, hvad I vil analysere, end af hvor store kredsløbene er.

PSpice simulerer kredsløbet, ikke kortet. Parasitter fra layout, signal- og power integrity hører til i Sigrity X, og varmen i Celsius. Vi siger til, hvis jeres spørgsmål hører bedre hjemme et andet sted i porteføljen.

Kontakt os

Lad os se på jeres setup – uden forpligtelser.

En kort dialog er ofte nok til at afklare, om Nordcad er det rigtige valg for jer. Ingen pitch. Ingen pres.

Kontakt os +45 96 31 56 90
