Prøv gratis i 30 dage SYSTEMNIVEAU-DESIGN
Den fejler som varme, vibration, warpage eller et loddepunkt, der revner. Konsekvensen af en elektrisk designbeslutning er fysisk — og systemniveau-design betyder, at den bliver regnet igennem, mens designet stadig kan laves om.
"*" indikerer påkrævede felter
Udfordringen
Løsningen
KÆDEN
Tre trin, ét datasæt. Hvert trin leverer input til det næste, så temperaturen ikke skønnes og lasten ikke antages. Det er forskellen på tre analyser og én kæde.
PCB og package i Allegro X, RF og antenner i AWR Design Environment. Det er her, designbeslutningerne bliver truffet.
Resultat: geometri, stack-up og komponentplacering.
Signal- og power integrity i Sigrity X, 3D-elektromagnetik i Clarity 3D Solver og elektrotermisk analyse i Celsius. Det elektriske design bliver til effekttab og temperatur.
Resultat: effekttab, temperaturfelt og termiske laster.
Strømning og køling i Fidelity CFD. Struktur, vibration og bevægelse i MSC Nastran, Marc og Adams, med modellerne bygget op i ANSA. Og hele systemet i drift som digital twin.
Resultat: verificeret pålidelighed, før der bestilles værktøj.
discipliner
Hver fane er én slags fysik i jeres produkt. Begynd dér, hvor jeres fejl plejer at vise sig.
Kæden begynder med signalerne og strømmen. Her bliver det elektriske design til det effekttab, hvert led efter bygger på.
Varmen er den konsekvens, der viser sig først. Det er her, de fleste finder den fejl, de ellers ville have mødt i testlaboratoriet.
Temperaturen bliver til en mekanisk last. Den mekaniske fejl findes, før værktøjet er bestilt — ikke på rystebordet.
Støjen kan beregnes, før den kan høres, og en mekanisme, der holder i hvile, holder ikke nødvendigvis i brug.
En konstruktion, der holder i hvile, holder ikke nødvendigvis i brug. Belastningen skal regnes over hele bevægelsen.
En virtuel model af det færdige system, hvor ændringer kan afprøves, før udstyr flyttes eller tilføjes.
Opstart
EKSEMPEL
Et konstrueret forløb der viser, hvordan de tre led spiller sammen på et helt almindeligt produkt.
Udgangspunktet
En styreenhed til udendørs montage på en maskine. Lukket aluminiumskabinet uden blæser, et effektmodul på boardet, og fire skruer direkte i maskinrammen. Den skal holde i ti år, fra minus 25 til plus 50 grader.

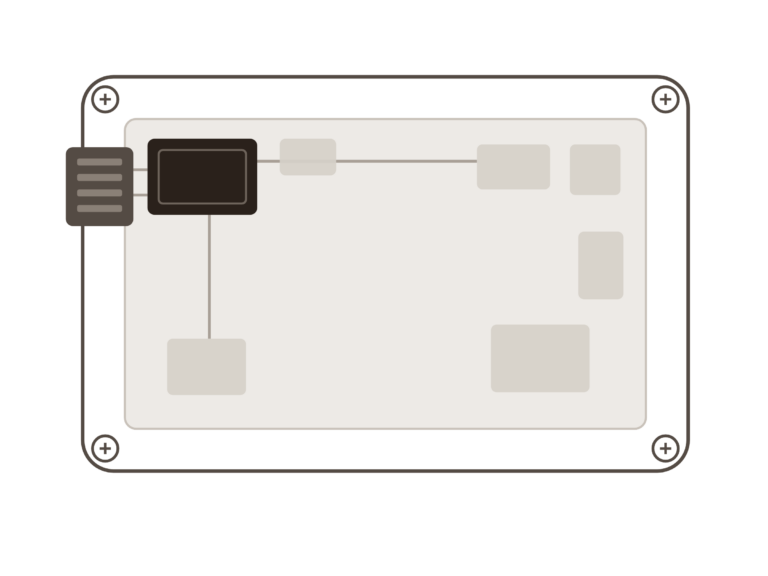

Effektmodulet placeres tæt på connectoren for at holde strømbanerne korte. Sigrity X viser, at power integrity er i orden — og leverer samtidig effekttabet for hver komponent.

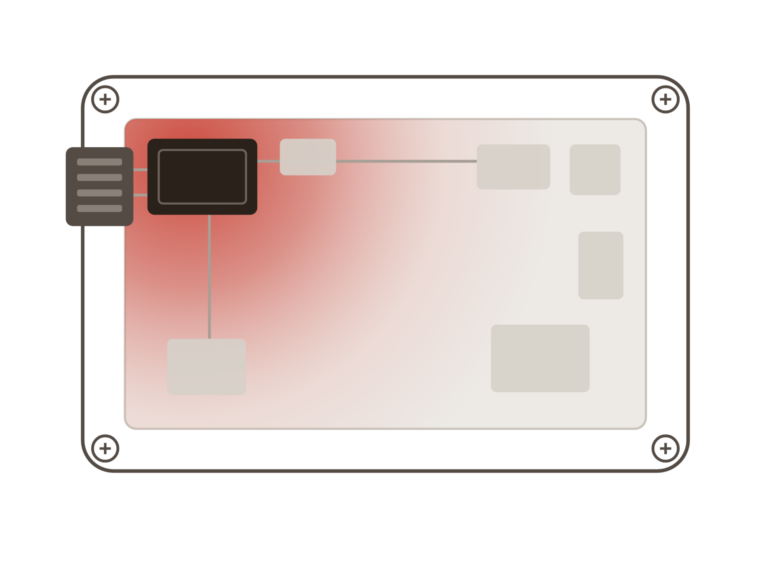

Celsius regner board og kabinet sammen. Effektmodulet holder sig inden for databladet, men kun med lille margin ved 50 grader, og varmen samler sig i det hjørne, hvor kabinettet er skruet fast.

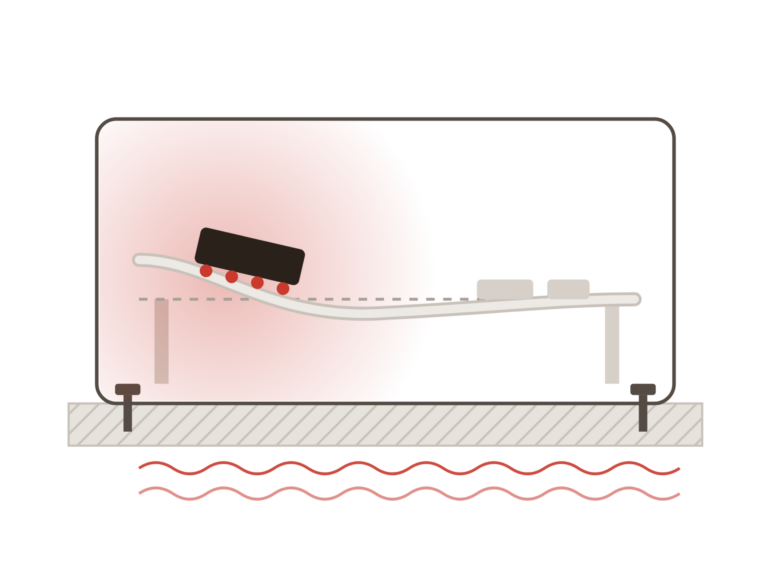

De termiske laster føres videre til strukturanalysen. Døgnets temperaturcyklusser giver warpage i boardet netop dér, og det er loddepunkterne under effektmodulet, der udmattes først. Samtidig rammer vibrationen fra maskinen en egenfrekvens i samme område.

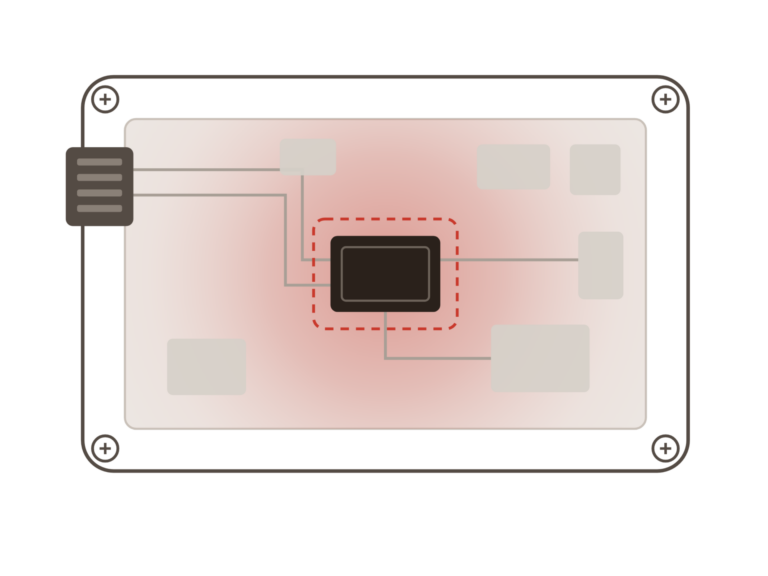

Effektmodulet flyttes ind mod midten af boardet og får en termisk pude mod kabinetlåget. Det koster en eftermiddag i layoutet. Uden kæden ville fejlen typisk være fundet i en temperaturcyklustest — efter at formen til kabinettet var bestilt.
Sammenlign
En lokal partner, der kender din software og dine udfordringer, gør hele forskellen, når det brænder på.
| Hvad du får | Nordcad | Standard forhandler |
|---|---|---|
| EDA- og simuleringsværktøjer fra CadenceCelsius, Sigrity X, Clarity og Fidelity CFD samlet hos én partner. | ||
| Lokal hotline med rigtige menneskerDu taler med en specialist, der kender din software. Ingen billetsystemer eller ventekøer. | ||
| Træning og webinarer på danskÅbne kurser, on-site forløb og webinarer på dit eget sprog, tilpasset jeres niveau. | ||
| Hjælp til migrering og opsætningVi hjælper med installation, rehost og migrering af biblioteker og designs. | ||
| Svar inden for én arbejdsdagAkutte sager prioriteres af et menneske, så du sjældent venter mere end nogle timer. | ||
| Én samlet partner for hele flowetVærktøjer, support og rådgivning det samme sted. |
Ressourcer
Webinarer, artikler, ebøger og events om alt inden for elektronikudvikling.
Ingen indhold endnu.
Ingen indhold endnu.
FAQ
At de fysiske konsekvenser af en elektrisk designbeslutning regnes igennem i sammenhæng frem for hver for sig. Effekttabet fra layoutet bliver til en temperatur, temperaturen bliver til en mekanisk last, og lasten bliver til warpage eller udmattelse. Det er den kæde, der ellers først bliver synlig, når prototypen kommer retur.
Sandsynligvis ikke værktøjerne, men koblingen. De fleste laver allerede en termisk vurdering og måske en strukturanalyse — bare på hver sin model, med hver sit sæt antagelser. Systemniveau betyder, at output fra det ene led er input til det næste, så antagelserne holder op med at være skøn.
Tidligt, mens der stadig er flere mulige løsninger. Værdien falder, jo mere af designet der er låst — og den er tæt på nul, når værktøjet er bestilt. Det er derfor, blokken ovenfor anbefaler at begynde med ét led frem for at vente på det perfekte tidspunkt.
Ikke nødvendigvis. Kæden kan lægge sig oven på det eksisterende designflow. Mekanisk geometri kommer ind fra jeres nuværende CAD, og I kan tage ét led ad gangen. Der er ingen teknisk grund til at skifte hele værktøjskassen for at få gavn af den første kobling.
Allegro X, Sigrity X og Celsius er Cadence. Nastran, Marc, Actran og Adams kommer fra MSC Software, som Cadence købte i februar 2026. Det er derfor, kæden kan hænge sammen på tværs af elektronik og mekanik — de hører nu til samme portefølje.
Ja. Celsius kan bruges uden struktur ovenpå, og strukturværktøjerne kan bruges uden, at I laver jeres ECAD om. Kæden er en mulighed, ikke en betingelse.
Den bliver, hvor den er. Strukturværktøjerne læser almindelige CAD-formater, og det elektriske design kommer fra ECAD-siden. Kæden forbinder det, I har, frem for at erstatte det.
Nej, ikke for at begynde. Den første kobling kan køres af den, der allerede laver den termiske vurdering. Et dedikeret setup bliver først relevant, når flere discipliner skal køre sammen som fast rutine.
Med ét led og én konkret opgave — typisk et produkt, hvor I allerede ved, at varmen driller. Det er nok til at se, om koblingen giver et andet svar end det, I regner med i dag, og det er en beslutning, der er nem at rulle tilbage.
Af hvilke led i kæden I skal bruge, og hvor mange der skal arbejde i dem. Værktøjerne licenseres hver for sig, så ét led koster ikke det samme som hele kæden. Vi giver et konkret tal, når vi ved, hvad I skal bruge.
De samme specialister, der arbejder med værktøjerne til daglig, på lokalt sprog og på telefon. Det gælder også på tværs af kæden — I skal ikke ringe ét sted om det termiske og et andet om det strukturelle.
