Clarity 3D Solver regner den elektromagnetiske opførsel af de fysiske strukturer, signalet passerer: connectors, kabler, vias, packages og overgange. Resultatet er en model, der kan bruges videre i signalanalysen.

Tal med en specialist

3.600+ installationer i hele Norden

Udfordringen

Det koster dig tid og penge

Connectoren indgår som et gæt i simuleringen
Overgangen mellem package og board er ikke regnet med
Modellen fra leverandøren dækker ikke jeres opsætning
Support-svar der trækker ud i dage

Løsningen

Vi giver dig kontrollen tilbage

Strukturen regnet på den faktiske geometri
Overgange mellem lag, package og board med i modellen
En model, I selv kan lave, frem for en, I skal bede om
Lokal hotline med svar fra en specialist samme dag

Martin LangeHead of Support & Service

SÅDAN VIRKER DET

Fra fysisk struktur til brugbar model

Geometrien er udgangspunktetDer, hvor der ikke er noget layout at læse — en connector, et kabel, en overgang — er det geometrien, der afgør resultatet. Den regnes, som den er.

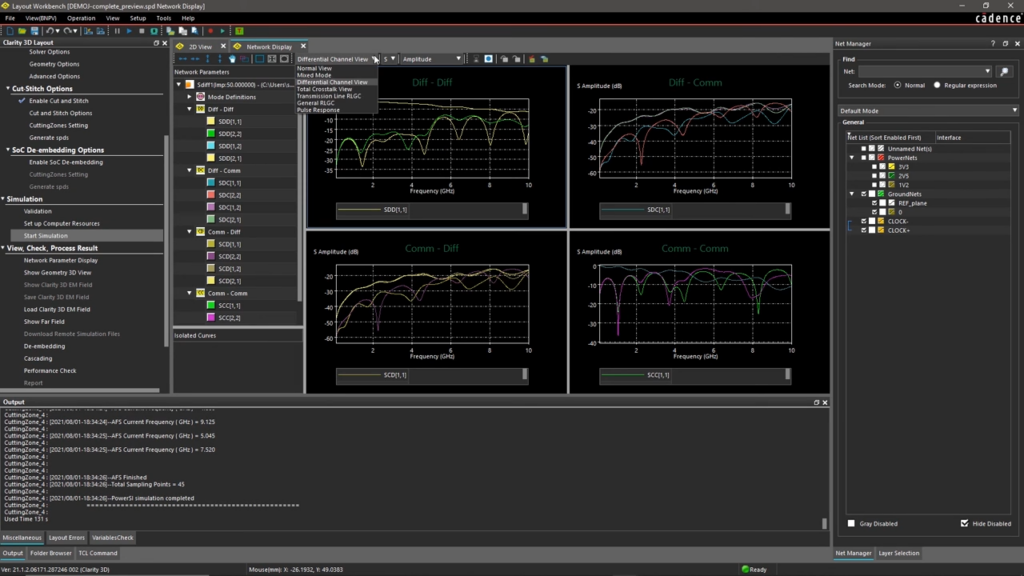

Resultatet er S-parametreAnalysen ender ikke i et billede, men i en model af strukturen, som indgår i den videre signalanalyse sammen med resten af kanalen.

Bygget til at skalereSolveren fordeler beregningen over mange kerner, og det er dét, der gør det muligt at regne strukturer, der ellers ville være for store.

Tal med en specialist

FUNKTIONER

Clarity 3D Solver dækker de strukturer, signalet skal igennem

Fra connector og kabel til via, package og overgang — regnet i tre dimensioner og leveret som en model.

Hvad den regner

De steder, hvor signalet skifter medie, er også de steder, hvor det taber sig.

Connectors og kablerDet, der ikke er tegnet i ECAD

Vias og lagovergangeDer hvor kanalen skifter plan

Packages og SiPOvergangen mellem chip og board

Udforsk

Metoden

3D-analyse i frekvensdomænet er metoden, når spørgsmålet er, hvordan en struktur opfører sig.

Finite element-metodenVilkårlig 3D-geometri

Fordelt beregningMange kerner på samme opgave

Store strukturerOgså dem, der ellers er for tunge

Udforsk

Ind i signalanalysen

En EM-model er først noget værd, når den bruges sammen med resten af kanalen.

S-parametre for strukturenModellen af den fysiske del

Brugt sammen med Sigrity XHele kanalen regnet som én

Sammenligning af varianterTo connectors holdt op mod hinanden

Udforsk

I designflowet

Analysen skal kunne køres på det design, I arbejder i.

Allegro og SiP LayoutBoard- og packagedata

VirtuosoFra chipsiden

Mekanisk geometriDet, der ikke findes i ECAD

Udforsk

Implementering

Sådan fungerer Clarity 3D Solver i praksis

Cadence leverer solveren. Nordcad hjælper jer med at bruge den på de strukturer, der afgør jeres design.

Begynd med den struktur, I er mest i tvivl om

Typisk en connector eller en overgang, hvor I i dag bruger en leverandørmodel eller et skøn. Det giver også det bedste sammenligningsgrundlag.

Rådgivning om model og afgrænsning

Hvor grænserne for modellen skal gå, og hvor fint strukturen skal opløses. Det er de valg, der afgør både regnetid og troværdighed.

Lokal ekspertise og løbende support

I får adgang til specialister, der arbejder med signalintegritet til daglig og kan vurdere et resultat sammen med jer.

Klar?

Klar til at designe med ro i maven?

En kort samtale er som regel nok til at afklare, om 3D-analyse er nødvendig for jeres strukturer. Ingen pitch. Intet pres. Bare en åben snak om, hvor jeres kanalmodeller holder op med at passe.

Tal med en specialist

FAQ

Ofte stillede spørgsmål

Ofte jo, og det er et fint udgangspunkt. Men modellen gælder leverandørens opsætning, ikke nødvendigvis jeres stackup, jeres fødning eller jeres monteringsmåde. Det er dér, forskellen mellem modellen og virkeligheden opstår.

Sigrity X regner på det, der er tegnet i ECAD: baner, planer og vias. Clarity regner den fysiske 3D-struktur — også connectoren og kablet, som ikke findes i layoutet. De bruges typisk sammen, hvor Clarity leverer strukturmodellen ind i kanalanalysen.

Beregningen fordeles over mange kerner, og det er dét, der afgør, hvad der er praktisk muligt. Cloud-udgaven gør det muligt at skaffe regnekraft til en enkelt tung opgave uden at investere i hardware.

Nej. 3D Solver regner strukturens opførsel i frekvensdomænet — nærfeltet. Transient Solver er bygget til udstråling fra hele systemet — fjernfeltet. De svarer på hver sit spørgsmål.

Kontakt os

Lad os se på jeres setup – uden forpligtelser.

En kort dialog er ofte nok til at afklare, om Nordcad er det rigtige valg for jer. Ingen pitch. Ingen pres.

Kontakt os +45 96 31 56 90
