Analyst er 3D-EM-analyse med finite element-metoden. Den regner de strukturer, en planar solver ikke kan: overgange, connectors, kabinetter og egentlige tredimensionelle komponenter i RF-designet.

Tal med en specialist Prøv AWR gratis

3.600+ installationer i hele Norden

Udfordringen

Det koster dig tid og penge

Overgange og connectors er ikke med i kredsløbsmodellen
Strukturen skal bygges op igen i et andet værktøj
Problemet viser sig først ved måling på prototypen
Support-svar der trækker ud i dage

Løsningen

Vi giver dig kontrollen tilbage

3D-strukturen regnet, som den er tegnet
Geometrien kommer fra designet frem for fra bunden
Resultatet bruges direkte i kredsløbssimuleringen
Lokal hotline med svar fra en specialist samme dag

SÅDAN VIRKER DET

Finite element-metoden på RF-strukturer

Hele rummet regnesFEM fylder volumenet med et mesh frem for kun at regne på flader. Det er tungere, og det er også grunden til, at metoden kan håndtere vilkårlig geometri.

Geometrien kommer fra designetStrukturerne bygges ud fra det, der allerede er tegnet, frem for at blive modelleret forfra i et separat værktøj.

Resultatet hører til i kredsløbetSom med AXIEM er slutproduktet en model, der bruges videre i simuleringen af det samlede kredsløb.

Tal med en specialist

FUNKTIONER

Analyst dækker de strukturer, der har tre dimensioner

Overgange, connectors og 3D-komponenter, regnet i samme miljø som resten af RF-designet.

Hvad den regner

Det, der driller ved høje frekvenser, er sjældent linjen. Det er overgangen.

Overgange mellem lag og medierVia, launch og fødning

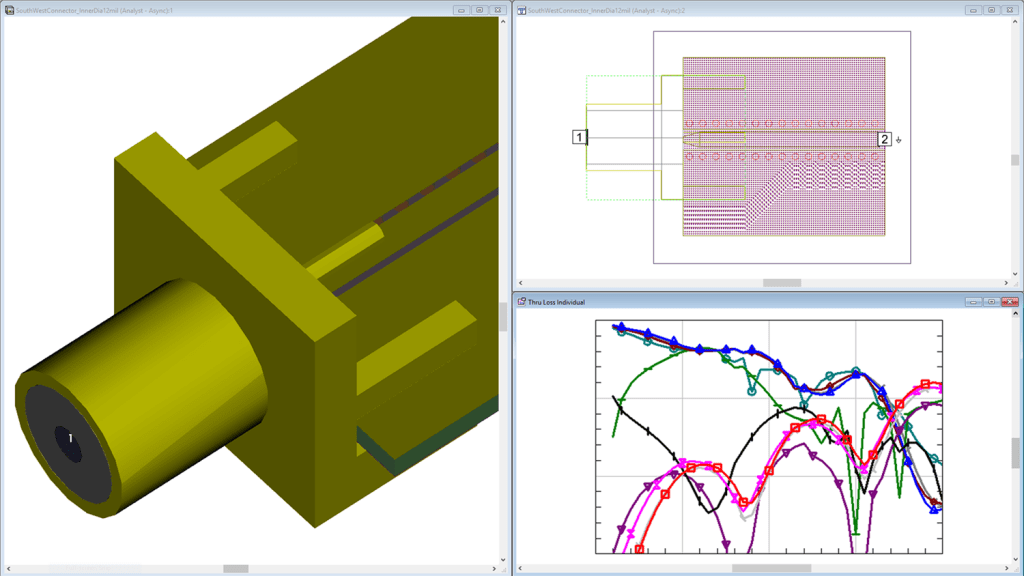

Connectors og kablerDer hvor signalet forlader kortet

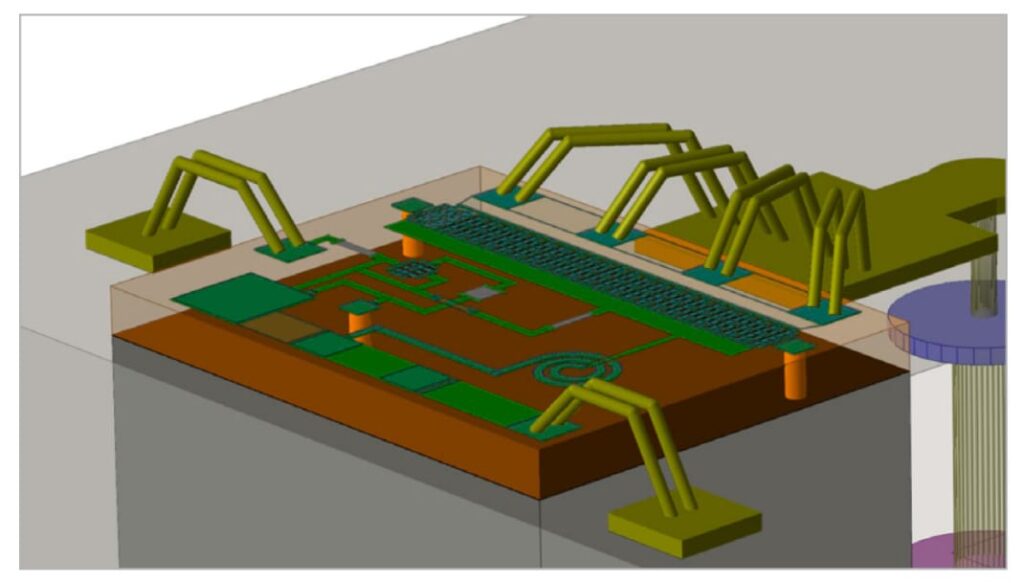

3D-komponenter og antennerGeometri, der ikke kan gøres flad

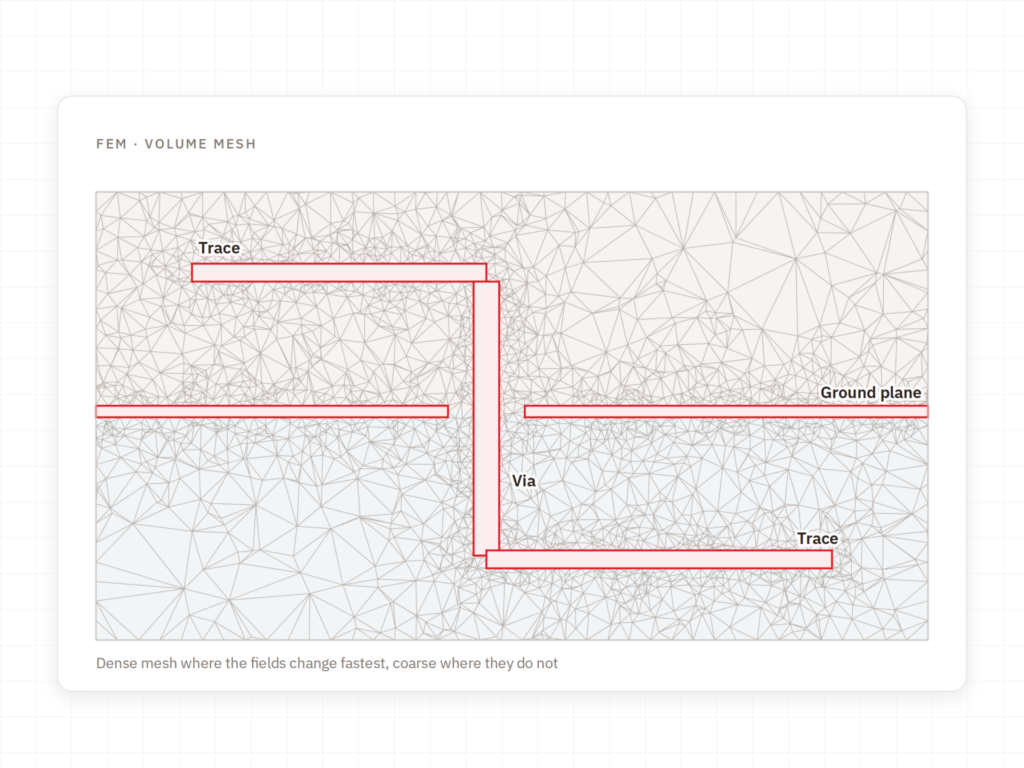

Metoden

FEM er valgt, fordi den ikke stiller krav til geometriens form.

Finite element-metodenVolumenmesh frem for flader

Vilkårlig geometriOgså det, der ikke er planart

Automatisk meshopbygningOpløsningen følger strukturen

Ind i kredsløbet

En 3D-analyse skal kunne bruges af den, der arbejder med kredsløbet.

S-parametre for strukturenModellen af den fysiske overgang

Brugt i simuleringenSammen med resten af kredsløbet

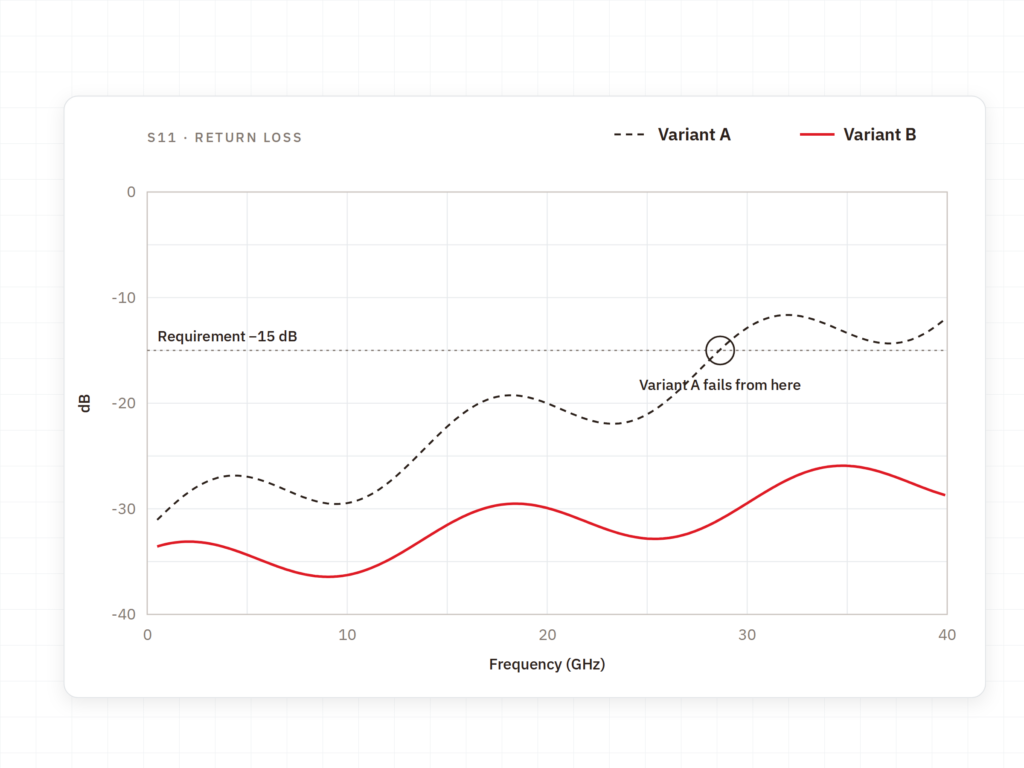

Sammenligning af varianterTo udformninger holdt op mod hinanden

I arbejdsgangen

Værktøjet ligger samme sted som designet, og det er hele forskellen.

Del af AWRSamme miljø som Microwave Office

Kaldt fra designetIngen genopbygning af geometrien

Sammen med AXIEMPlanart og 3D i samme design

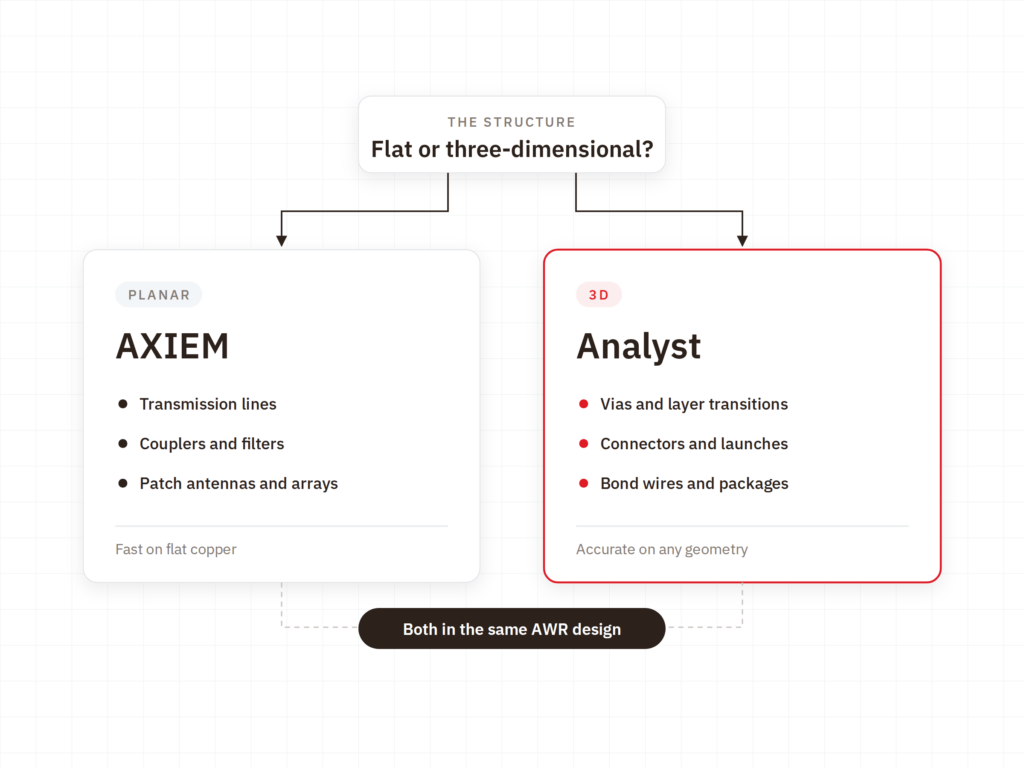

Hvornår det er det rigtige værktøj

3D-analyse koster regnetid, og derfor skal den bruges, hvor den gør en forskel.

Ikke-planar geometriDer hvor AXIEM ikke rækker

Kritiske overgangeFå strukturer, stor betydning

Verifikation før prototypeFør der bestilles hardware

Implementering

Sådan fungerer Analyst i praksis

Cadence leverer solveren. Nordcad hjælper jer med at bruge den, hvor den betaler sig.

Find de få strukturer, der afgør resultatet

En 3D-analyse af alt er hverken nødvendig eller mulig. Vi rådgiver om, hvilke overgange der er værd at regne.

Rådgivning om model og opløsning

Hvor fint meshet skal være, og hvor grænserne for modellen skal gå. Det er de valg, der afgør både regnetid og troværdighed.

Lokal ekspertise og løbende support

I får adgang til specialister, der har kørt 3D-EM i praksis og kan vurdere, om et resultat ser rigtigt ud.

Klar?

Klar til at designe med ro i maven?

En kort samtale er som regel nok til at afklare, om I har brug for 3D-analyse, eller om AXIEM rækker. Ingen pitch. Intet pres. Bare en åben snak om de strukturer, der driller.

Tal med en specialist

FAQ

Ofte stillede spørgsmål

Når geometrien har en reel tredje dimension. Så længe strukturen er flad — linjer, koblere, patch-antenner — er AXIEM både hurtigere og tilstrækkelig. En connector, en overgang mellem lag eller et kabinet kræver Analyst.

Begge er 3D-EM-solvere. Analyst ligger i RF-flowet i AWR og bruges sammen med kredsløbsdesignet. Clarity hører til i elektroniksimulering og bruges typisk på interconnect, packages og connectors i digitale designs. Valget følger som regel det design, I arbejder i, frem for geometrien alene.

Det afhænger helt af strukturens størrelse og af, hvor fint den skal opløses. Derfor er rådgivningen om, hvad der skal med i modellen, lige så vigtig som selve værktøjet.

I praksis bruges Analyst på strukturer fra et design i Microwave Office. Har I en anden arbejdsgang i tankerne, ser vi på den, før I køber noget.

Kontakt os

Lad os se på jeres setup – uden forpligtelser.

En kort dialog er ofte nok til at afklare, om Nordcad er det rigtige valg for jer. Ingen pitch. Ingen pres.

Kontakt os +45 96 31 56 90
