AXIEM regner planare strukturer med method of moments: transmissionslinjer, passive komponenter, koblinger og store antenner. Analysen kaldes direkte fra designet i Microwave Office.

Tal med en specialist Prøv AWR gratis

3.600+ installationer i hele Norden

Udfordringen

Det koster dig tid og penge

Komponentmodellerne holder ikke ved de frekvenser, I arbejder i
Koblingen mellem strukturer er ikke med i kredsløbsmodellen
EM-analyse kræver, at designet flyttes til et andet værktøj
Support-svar der trækker ud i dage

Løsningen

Vi giver dig kontrollen tilbage

Strukturen regnet, som den er tegnet
Kobling mellem linjer og komponenter med i resultatet
Analysen kaldt fra designet, uden eksport
Lokal hotline med svar fra en specialist samme dag

SÅDAN VIRKER DET

Method of moments, hvor geometrien er planar

Bygget til flade strukturerMetoden regner strøm på ledende flader frem for at fylde hele rummet med et mesh. Det gør den hurtig og præcis på netop den type geometri, RF-kobber er.

Resultatet er en modelAnalysen giver S-parametre for strukturen, som bruges direkte videre i kredsløbssimuleringen. Det er ikke et billede, men en model.

I samme miljø som designetStrukturen vælges i layoutet, og resultatet kommer tilbage samme sted. Ingen eksport, ingen genopbygning af geometrien.

Tal med en specialist

FUNKTIONER

AXIEM dækker de planare strukturer i RF-designet

Fra transmissionslinjer og passive komponenter til antenner og arrays, regnet som de er tegnet.

Hvad den regner

Planare strukturer er det meste af det kobber, et RF-design består af.

Transmissionslinjer og overgangeDer hvor modellen ellers holder op

Passive strukturerKoblere, filtre og matchningsnetværk

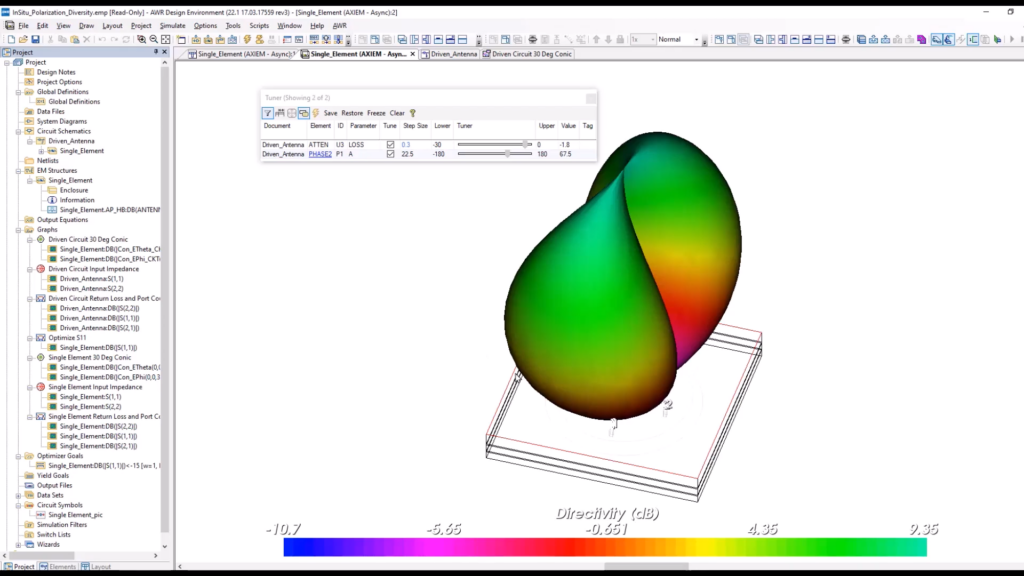

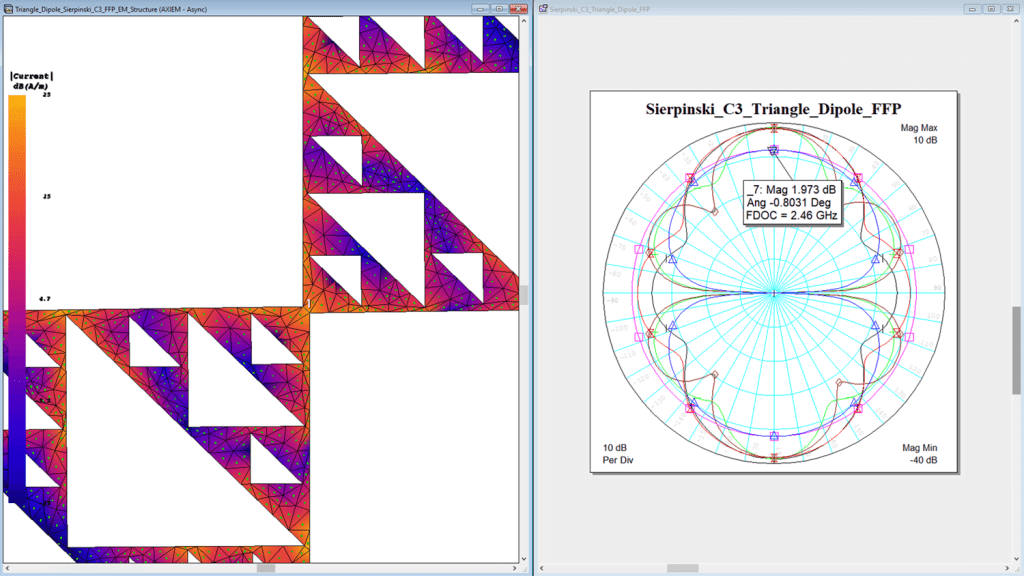

Antenner og patch-arraysOgså de store af slagsen

Metoden

Valget af metode afgør, hvad der kan regnes hurtigt, og hvad der kan regnes præcist.

Method of momentsStrøm på ledere frem for volumenmesh

Bygget til planar geometriHurtig på det, den er lavet til

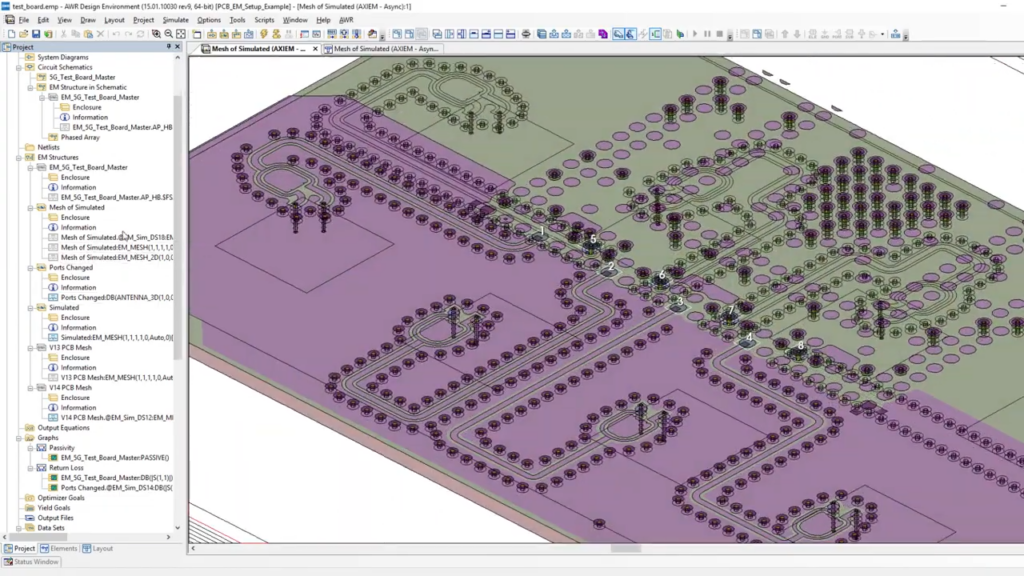

Automatisk meshingOpbygget ud fra strukturen

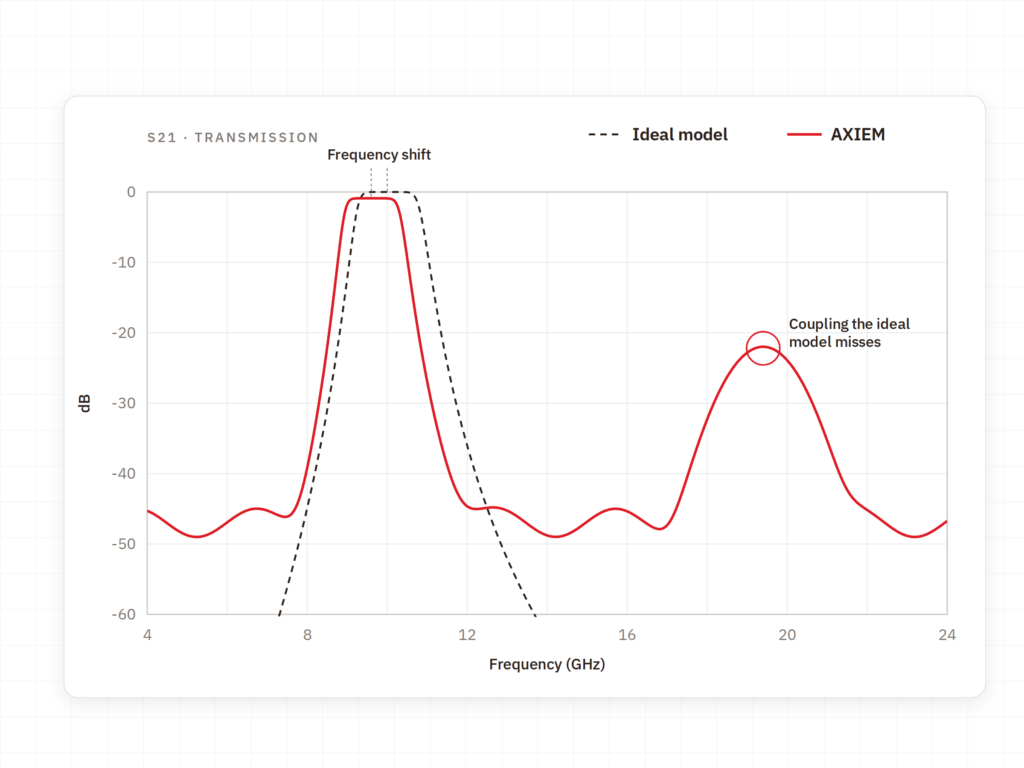

Ind i kredsløbet

En EM-analyse er først noget værd, når resultatet kan bruges i simuleringen.

S-parametre for strukturenModellen af det faktiske kobber

Brugt i kredsløbssimuleringenSammen med de aktive komponenter

Opdateres med designetNy geometri, ny model

I arbejdsgangen

Den analyse, der bliver kørt, er den, der ikke kræver et sporskifte.

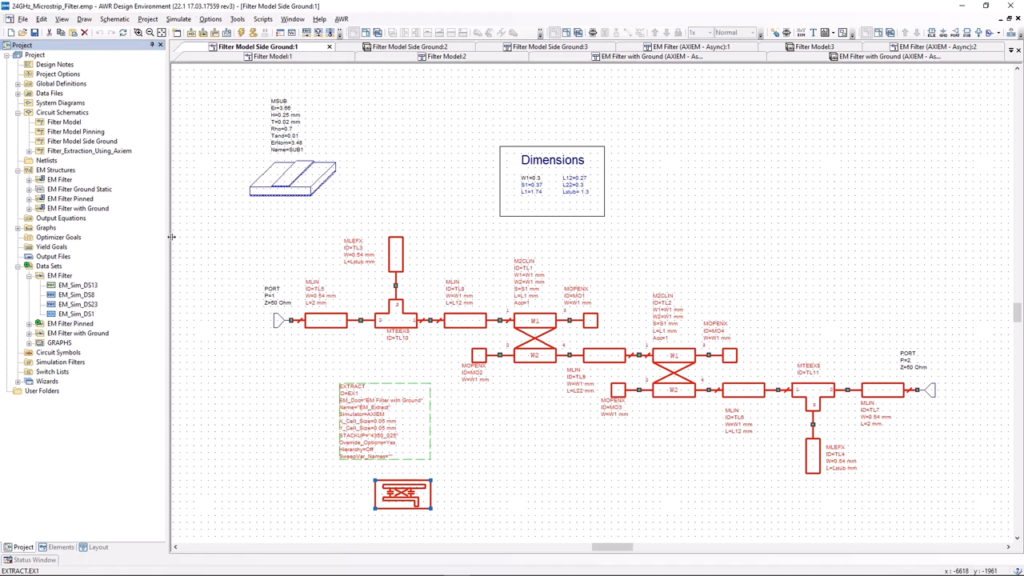

Kaldt fra layoutetStrukturen vælges, hvor den er tegnet

Del af AWRSamme miljø som kredsløbet

Sammenlignelige kørslerSamme opsætning før og efter en ændring

Grænsen til 3D

AXIEM er hurtig, hvor den passer. Resten hører til i en 3D-solver.

Planart kobberAXIEM

Overgange og connectorsAnalyst

Begge dele i samme designVærktøjerne supplerer hinanden

Implementering

Sådan fungerer AXIEM i praksis

Cadence leverer solveren. Nordcad hjælper jer med at bruge den på de rigtige strukturer.

Vælg de strukturer, der betyder noget

Alt skal ikke regnes elektromagnetisk. Vi rådgiver om, hvad der er værd at tage med, og hvad der er spild af regnetid.

Opsætningen skal kunne gentages

En EM-analyse bruges til at sammenligne før og efter. Det kræver, at opsætningen er den samme, og det er en af de ting, vi hjælper med at få på plads.

Lokal ekspertise og løbende support

I får adgang til specialister med praktisk erfaring i EM-analyse, som kan vurdere et resultat sammen med jer.

Klar?

Klar til at designe med ro i maven?

En kort samtale er som regel nok til at afklare, om AXIEM dækker de strukturer, I arbejder med. Ingen pitch. Intet pres. Bare en åben snak om, hvor jeres modeller plejer at holde op med at passe.

Tal med en specialist

FAQ

Ofte stillede spørgsmål

Når geometrien er planar. AXIEM er bygget til flade ledere og er hurtigst dér. Så snart strukturen har en reel tredje dimension — en connector, en overgang, et kabinet — er Analyst det rigtige valg.

Værktøjerne hører sammen i AWR, og AXIEM bruges i praksis på strukturer fra et design i Microwave Office. Skal I kun regne en enkeltstående struktur, ser vi på, hvad der giver mening, før I køber noget.

Store planare antenner og arrays er noget af det, metoden er bygget til. Grænsen sættes i praksis af hardwaren og af, hvor fint strukturen skal opløses — det er en af de ting, vi kan vurdere på jeres konkrete opgave.

AXIEM er planar og ligger i RF-flowet. Clarity er en 3D-solver i elektroniksimulering og bruges typisk på interconnect og packages i digitale designs. De løser ikke det samme, og valget følger som regel det design, I arbejder i.
