Microwave Office er kernen i AWR. Schematic og layout hænger sammen gennem hele designet, og harmonic balance giver svaret på, hvordan kredsløbet opfører sig ved de signalniveauer, det rent faktisk skal arbejde ved.

Tal med en specialist Prøv AWR gratis

3.600+ installationer i hele Norden

Udfordringen

Det koster dig tid og penge

Kredsløbet virker i simuleringen, men ikke i det byggede layout
Ikke-lineær opførsel viser sig først ved måling
Layoutet tegnes forfra, når kredsløbet ændres
Support-svar der trækker ud i dage

Løsningen

Vi giver dig kontrollen tilbage

Schematic og layout opdateres sammen
Harmonic balance ved reelle signalniveauer
Load pull som en del af forstærkerdesignet
Lokal hotline med svar fra en specialist samme dag

SÅDAN VIRKER DET

Layoutet er en del af designet, ikke et efterarbejde

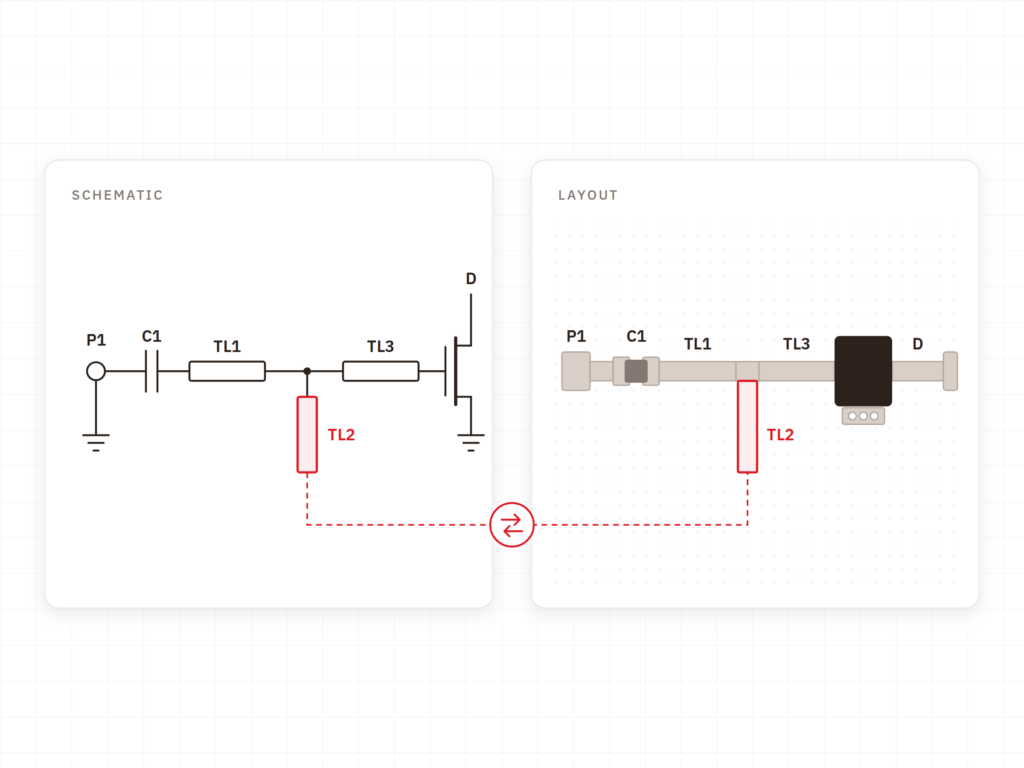

Schematic og layout hænger sammenEn ændring i kredsløbet slår igennem i layoutet. Ved høje frekvenser er ledningerne en del af kredsløbet, og derfor kan de to ikke skilles ad.

Ikke-lineær simulering som standardHarmonic balance regner på, hvad der sker, når signalet er stort nok til, at komponenterne ikke opfører sig lineært. Det er dér, forstærkere lever.

EM-analysen ligger i samme miljøAXIEM og Analyst kaldes på strukturer i designet, uden at noget skal eksporteres til et andet værktøj.

Tal med en specialist

FUNKTIONER

Microwave Office dækker RF-kredsløbet fra idé til layout

Lineær og ikke-lineær simulering, forstærkerdesign, synkront layout og EM-analyse i samme miljø.

Simulering

RF-kredsløb skal kunne regnes både lineært og ved de niveauer, hvor de holder op med at være det.

Lineær analyseS-parametre og frekvensgang

Harmonic balanceIkke-lineær opførsel ved reelle niveauer

Støj og forvrængningDe tal, specifikationen måles på

Forstærkerdesign

Effektforstærkeren er den opgave, der afgør, om et RF-produkt holder sin specifikation.

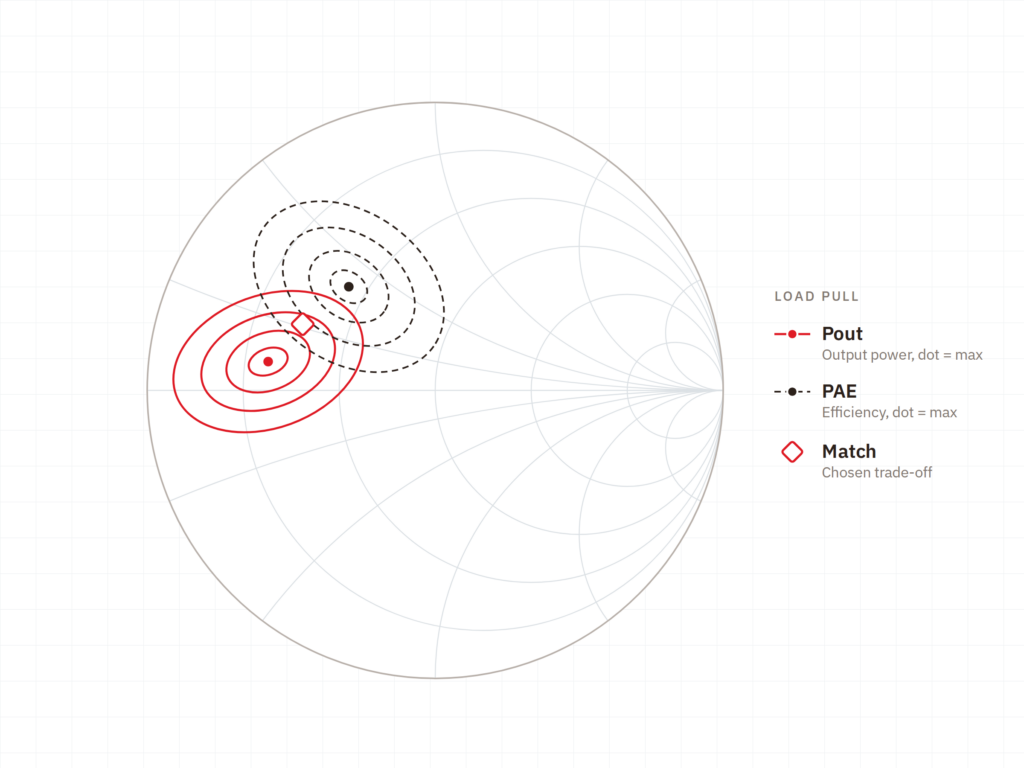

Load pullHvilken belastning der giver den bedste ydelse

MatchningNetværket designet mod det fundne optimum

StabilitetHvor kredsløbet risikerer at svinge

Schematic og layout

I RF er geometrien en del af kredsløbet, og derfor skal de to følges ad.

Synkront schematic og layoutÆndringer slår igennem begge veje

RF-bevidste layoutfunktionerLinjer, bøjninger og overgange

Teknologiafhængige reglerLayoutet følger den proces, I bygger i

EM i designforløbet

Den elektromagnetiske analyse er mest værd, når den kan køres undervejs frem for til sidst.

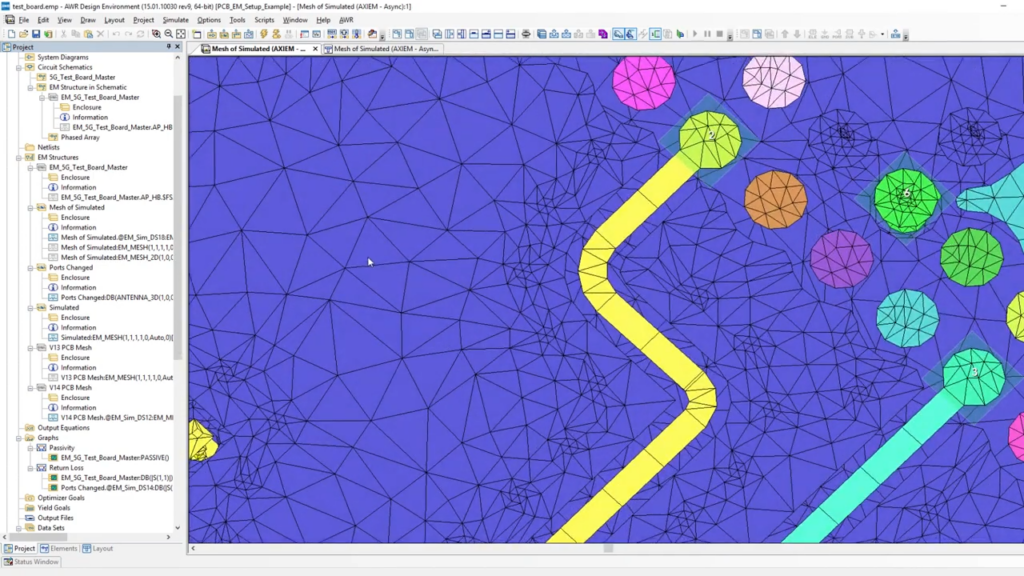

AXIEM på planare strukturerKaldt direkte fra designet

Analyst på 3D-strukturerTil det, der ikke er fladt

Resultatet tilbage i kredsløbetEM-modellen bruges i simuleringen

Teknologier

Samme kredsløb bygges forskelligt, alt efter hvad det skal laves i.

MMICDesign mod støberiets proces

RF-PCB og modulerHøjfrekvent kobber på almindelige kort

Videre til PCB-flowetRF-delen ind i det samlede design

Implementering

Sådan fungerer Microwave Office i praksis

Cadence leverer værktøjet. Nordcad hjælper jer med at få det til at passe til jeres teknologi.

Teknologien på plads fra start

Et RF-design er bundet til den proces eller det substrat, det bygges i. Vi hjælper med at få den del sat rigtigt op, fordi alt andet bygger oven på den.

Rådgivning om, hvornår EM skal med

Alt behøver ikke EM-analyse, og for meget af den koster tid. Vi rådgiver om, hvilke strukturer der er værd at regne, og hvornår i forløbet.

Lokal ekspertise og løbende support

I får adgang til specialister, der arbejder med RF til daglig, og som kan tage diskussionen om et resultat, der ikke ser rigtigt ud.

Klar?

Klar til at designe med ro i maven?

En kort samtale er som regel nok til at afklare, om Microwave Office alene dækker jeres opgaver. Ingen pitch. Intet pres. Bare en åben snak om de frekvenser og den teknologi, I arbejder i.

Tal med en specialist

FAQ

Ofte stillede spørgsmål

Ofte ja. De fleste begynder dér, fordi kredsløbsarbejdet foregår i det. EM-værktøjerne bliver relevante, når strukturen begynder at afgøre resultatet, og VSS, når det er arkitekturen, der skal fastlægges.

Det afhænger af støberiet. AWR bruges bredt til MMIC-design mod proceskit fra støberier, og vi tjekker jeres konkrete kombination, før der aftales noget.

Ja. RF-kredsløbet designes i AWR og kan føres videre til PCB-flowet i Allegro. Hvor meget der skal udveksles, afhænger af, om RF-delen sidder på sit eget board eller på et større kort.

Den hører til i Celsius. En forstærker, der er designet til at holde sin specifikation, kan stadig blive for varm — og det er en analyse, der ligger et andet sted i porteføljen.

Kontakt os

Lad os se på jeres setup – uden forpligtelser.

En kort dialog er ofte nok til at afklare, om Nordcad er det rigtige valg for jer. Ingen pitch. Ingen pres.

Kontakt os +45 96 31 56 90
