Presto er layoutværktøjet i OrCAD X. Placering og routing foregår med kravene aktive undervejs, så et problem ses i det øjeblik, det opstår — frem for i en rapport bagefter.

Tal med en specialist Prøv OrCAD X gratis

3.600+ installationer i hele Norden

Udfordringen

Det koster dig tid og penge

Fejlene findes, når hele PCB’et er routet
Rettelser sent i layoutet koster hele områder om
Produktionsdata viser sig ikke at kunne laves
Support-svar der trækker ud i dage

Løsningen

Vi giver dig kontrollen tilbage

Constraints aktive, mens der routes
Feedback med det samme frem for i en kontrol bagefter
DFM-kontroller undervejs i layoutet
Lokal hotline med svar fra en specialist samme dag

SÅDAN VIRKER DET

Layoutet svarer, mens det bliver til

Reglerne kommer fra designetClearances, trace-bredder og constraints er en del af projektet og ikke noget, den enkelte skal huske. De gælder i samme øjeblik, der routes.

Routing med hjælp undervejsVærktøjet hjælper med at flytte, dele og forme traces, så tiden går med at træffe beslutninger frem for med at rette op.

Produktionen er med i overvejelsenDFM-kontrollerne kører som en del af layoutet, så det, der ikke kan produceres, bliver synligt, mens det stadig er let at ændre.

Tal med en specialist

FUNKTIONER

Presto dækker vejen fra placering til produktionsdata

Placering, routing, kontrol og output, med reglerne aktive hele vejen igennem.

Placering og 3D

Halvdelen af et godt layout er afgjort, før den første trace er routet.

Placering med reglerne aktiveClearances og keepouts overholdt fra start

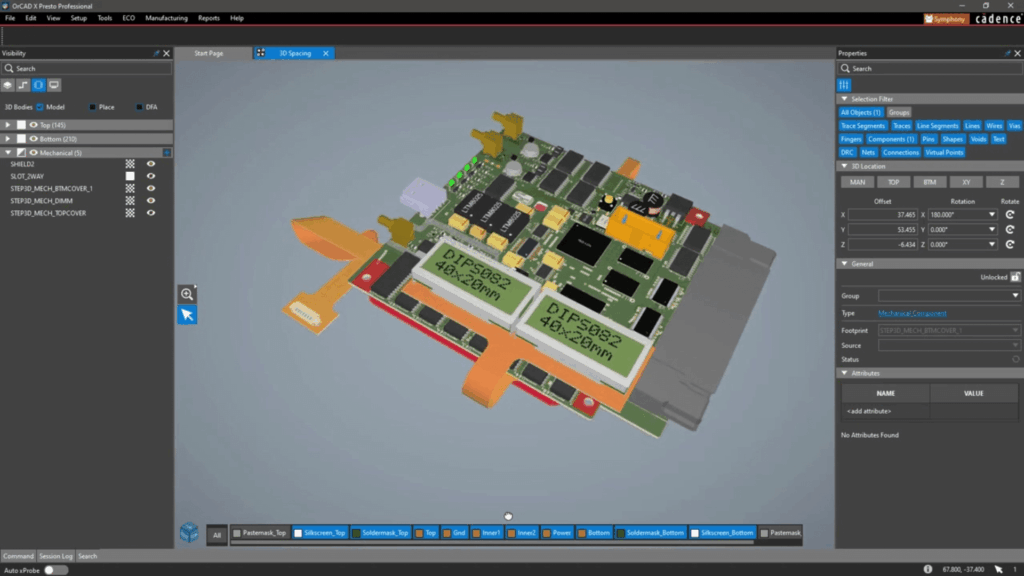

Native 3D med kollisionskontrolPrintet og kabinettet set sammen, mens der placeres

ECAD/MCAD co-designUdveksling med SOLIDWORKS, CATIA, Siemens NX, Fusion og Creo

Routing og high-speed

Det er her, tiden går, og derfor er det her, hjælpen tæller mest.

Interaktiv routing med constraint-feedbackGrøn, gul og rød, mens der routes

Differential pairs og delay-reglerOgså pin delay og Z-axis delay i alle udgaver

Timing- og length tuningAutomatiseret i Professional

Signal integrity

Et signal, der ser rigtigt ud på skærmen, kan opføre sig anderledes på printet.

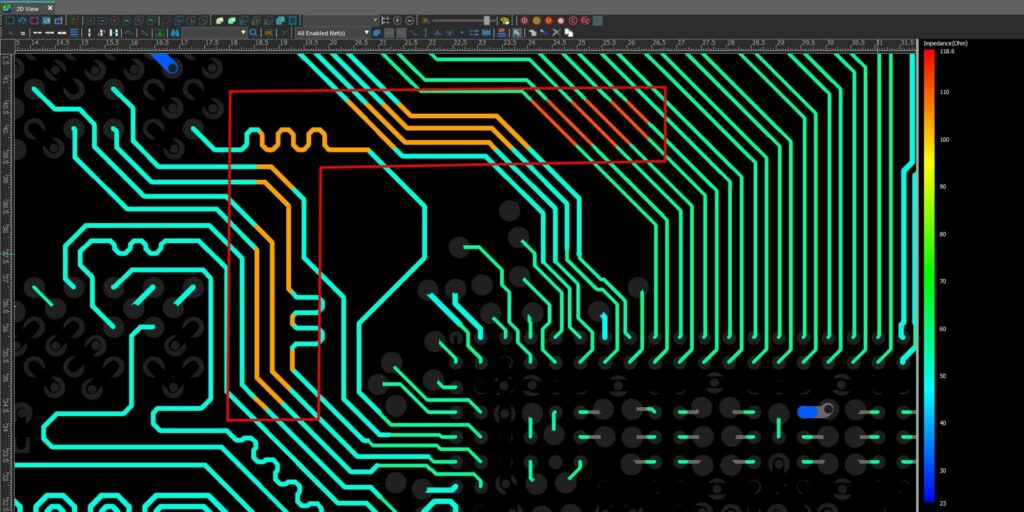

Impedans og coupling i designetAnalyse, mens der routes (Professional)

Elektriske reglerReflection, timing og crosstalk (Professional)

Topologi før layoutUdforsk og udtræk kritiske net (Professional)

Rigid-flex

Når printet skal bøjes, skal både layoutet og mekanikken vide det.

Rigid-flex designStive og fleksible zoner i samme layout (Professional)

Kontroller til flex-kredsløbDFx-tjek bygget til flex (Professional)

Synkronisering med mekanikkenMed Siemens NX og SOLIDWORKS (Professional)

DFM og kontrol

En kontrol, der kører til sidst, finder fejl på det dyreste tidspunkt.

DesignTrue DFMOver 100 DFA-, DFF- og DFT-kontroller i designet

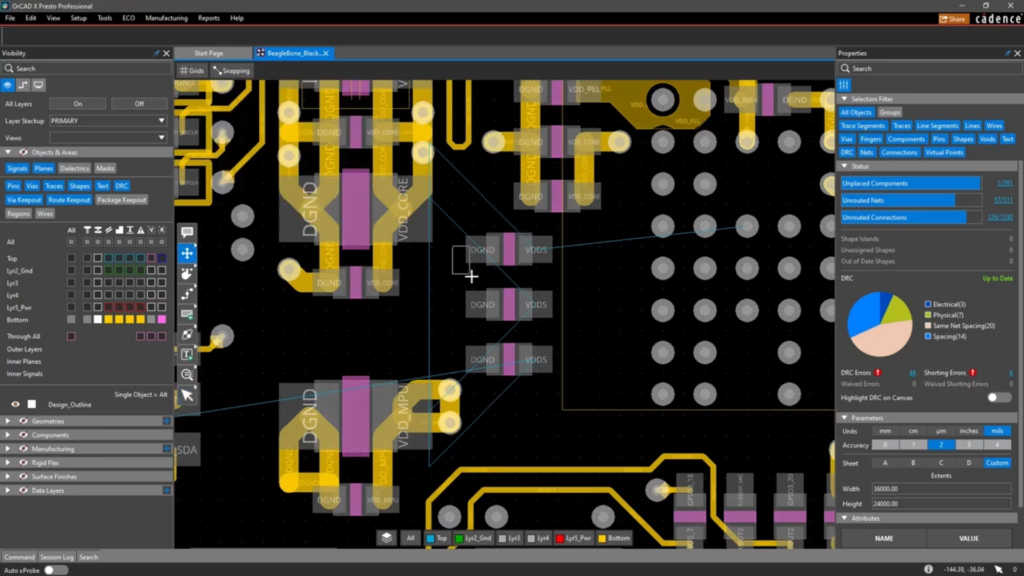

DRC undervejsOvertrædelser vist med det samme

Kontrol mod schematicLayout og schematic holdt op mod hinanden

Produktionsdata og LiveDOC

Det sidste trin er det, leverandøren rent faktisk modtager.

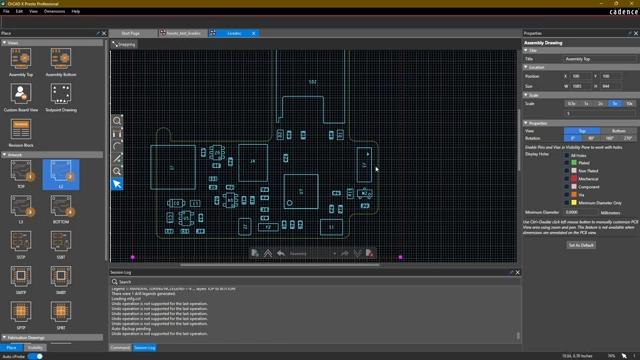

LiveDOCFabrikations- og montagetegninger, der følger designet

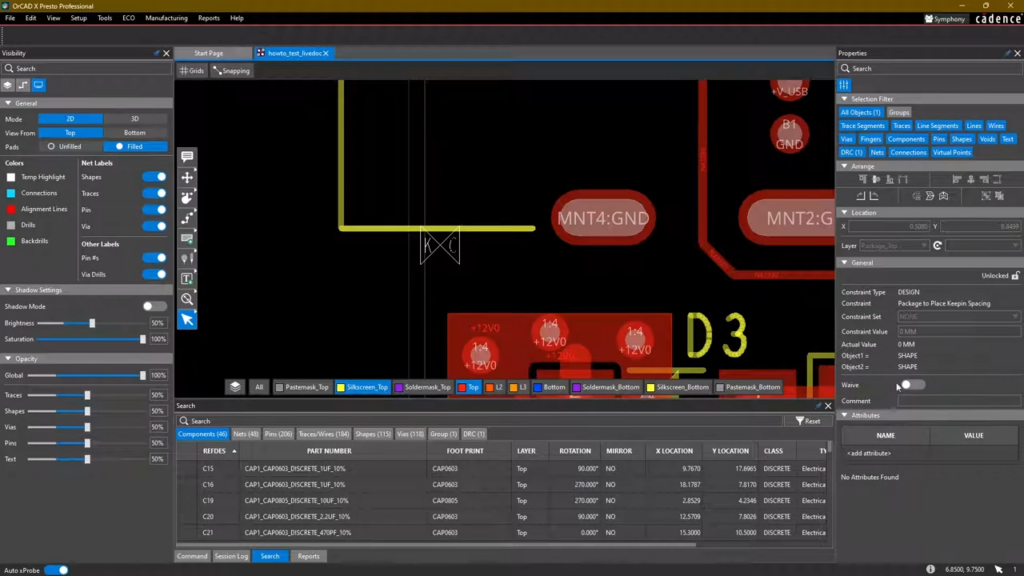

ODB++ og IPC-2581Produktionsdata med ét klik

Egne dokumentationsskabelonerLiveDOC-skabeloner efter jeres standard (Professional)

Samarbejde og cloud

Et layout, der kun ligger på én maskine, er svært at gennemgå.

Workspace og cloud-dataVersioner og historik samlet ét sted

Review og markupKommentarer direkte på schematic og layout i en webviser

Team designFlere i samme layout: startes i Professional, man kan deltage fra Standard

SE DET I BRUG

Presto på 2 minutter

Videoen er en kort gennemgang af brugergrænsefladen i Presto. Den er bygget enkelt, så de funktioner, man bruger hver dag, er lette at finde, også for dem, der ikke sidder i layoutet hver uge.

Undervejs ser du blandt andet:

Grids og snapping, der holder placering og routing på plads

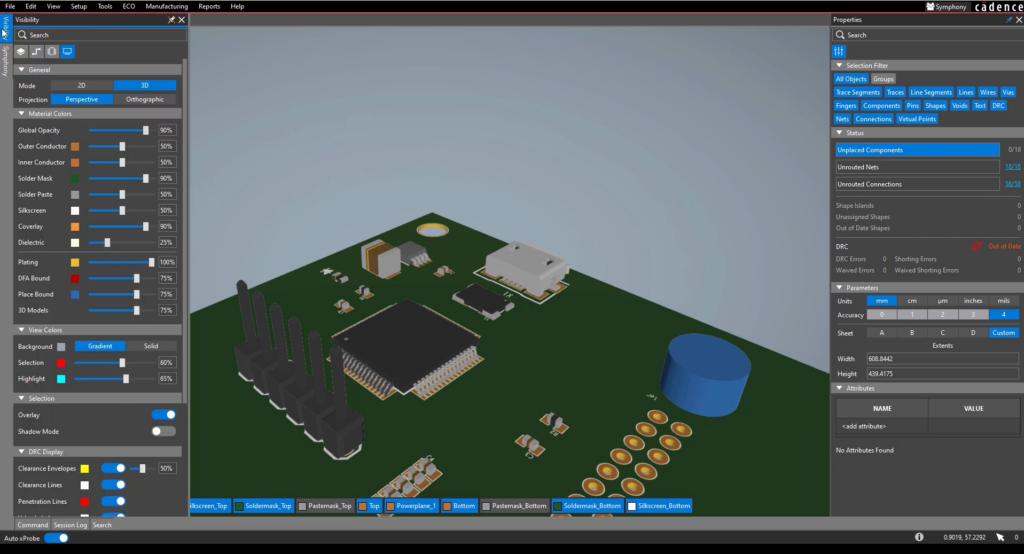

Skift mellem 2D og 3D med ét klik
Designdata lige ved hånden, direkte i designet
DRC, der viser overtrædelser, mens du arbejder

Vil du se det på et af jeres egne designs, gennemgår vi det gerne sammen med en af vores specialister.

Tal med en specialist

LICENSER

Hvad får man i hvert niveau?

OrCAD X findes i tre niveauer. Tabellen viser de forskelle, der har betydning for layoutarbejdet i Presto. Den fulde oversigt ligger på OrCAD X-siden.

Funktion	Standard	Professional	Professional Plus
Constraint-drevet routing med feedback i realtidConstraints vises grønt, gult eller rødt, mens der routes.
Differential pairs, pin delay og Z-axis delayRegler for high-speed-net findes i alle niveauer.
Native 3D, kollisionskontrol og ECAD/MCAD co-designUdveksling med SOLIDWORKS, CATIA, Siemens NX, Fusion og Creo.
DesignTrue DFM: 100+ DFA-, DFF- og DFT-kontrollerProduktionskontroller, der kører i designet.
LiveDOC-tegninger, ODB++ og IPC-2581Fabrikations- og montagetegninger samt produktionsdata.
Timing- og length tuningAfgørende ved DDR, PCIe, USB og andre high-speed-interfaces.
Impedans- og coupling-analyse i designetSignal integrity-analyse, mens der routes.
Elektriske regler: reflection, timing og crosstalk
Rigid-flex med DFx-kontroller til flexInkl. synkronisering med Siemens NX og SOLIDWORKS.
Automatisk BGA-fanout, via-arrays og via shielding
Back drilling og split HDI via stack
Spectra autorouter
IPC-footprint-wizard med 100+ skabeloner
Flere konstruktører i samme layoutI Standard kan man deltage i et teamdesign, men ikke starte det.
Avanceret PSpice: sensitivitet, optimering og MATLAB SimulinkDet, Professional Plus tilføjer, ligger i simuleringen.

KØB ELLER LEJ

Køb licensen, eller lej den i den periode, I har brug for

KøbLicensen er jeres permanent. Det er det mest oplagte valg, når layout er en fast del af udviklingen, og I ikke vil tænke på fornyelse.

Lej til et projektPr. uge, måned eller kvartal. Det passer til et afgrænset projekt, en travl periode eller en ekstra konstruktør, der skal i gang med det samme.

Lej løbendePr. halvår eller år. Det er for teams, der vil have en fast udgift og mulighed for at justere antallet af licenser undervejs.

Få et tilbud

Implementering

Sådan fungerer Presto i praksis

Cadence leverer værktøjet. Nordcad hjælper jer med at få reglerne til at passe til jeres produkter.

Reglerne sat efter jeres leverandør

Clearances, borediametre og solder mask afhænger af, hvem der producerer printet. Vi viser jer, hvordan reglerne sættes op, så DRC’en svarer til virkeligheden.

Arbejdsgangen på plads

Hvad der skal ligge i projektet, og hvad der skal være ens på tværs af designs. Det er dét, der gør, at to layout ligner hinanden, uanset hvem der tegner dem.

Lokal ekspertise og løbende support

I får adgang til folk, der laver layout til daglig, og som kan svare, mens designet står åbent.

KUNDER

Det siger dem, der bruger OrCAD

Nordiske udviklingsteams, der laver deres layout i OrCAD med Nordcad ved siden af.

Asetek

Læs kundecase

”

OrCADs fleksibilitet og skræddersyede løsninger passer til virksomheder i alle størrelser. Nordcads support er uvurderlig og giver hurtig assistance.

Sebastian TengvallApplikationsingeniør, Lotus Microsystems

Danfoss

Læs kundecase

”

Fleksibelt og samarbeidsvillig, høy kompetanse og god på å håndtere ad hoc utfordringer. Dette samarbeidet er viktig for oss i Kongsberg.

Reidar LarssenPrincipal Engineer Electronics Development

RESSOURCER

Viden om layout i OrCAD X

Guides for dem, der arbejder med layout i Presto.

DownloadE-bog

7. sep 2026

Klar?

Klar til at designe med ro i maven?

En kort samtale er som regel nok til at afklare, om Presto dækker de PCB’er, I laver. Ingen pitch. Intet pres. Bare en åben snak om, hvor jeres layoutarbejde plejer at gå i stå.

Tal med en specialist

FAQ

Ofte stillede spørgsmål

I praksis hænger de sammen. Layoutet bygger på schematic, og det er sammenhængen, der giver værdien. Har I en anden arbejdsgang i tankerne, ser vi på den, før I køber noget.

Presto dækker langt de fleste almindelige PCB’er, også high-speed. Bliver det til mange net med constraints, flere PCB’er i samme system eller flere personer i samme layout samtidig, er Allegro X bygget til det.

Ja. Differential pairs og delay-regler findes i alle udgaver, og routingen giver feedback på dem undervejs. Timing- og length tuning samt analyse af impedans og coupling i designet kræver Professional. Bliver designet meget tæt eller med mange bus-strukturer med constraints, er Allegro X bygget til det.

Ja, i OrCAD X Professional og Professional Plus. Her kan stive og fleksible zoner ligge i samme layout, med kontroller bygget til flex og synkronisering med Siemens NX og SOLIDWORKS. Standard dækker ikke rigid-flex.

Ja. DFM-kontrollerne kører i layoutet, og de endelige filer kan kontrolleres i GerbTool, som er bygget til netop det.

Ja. OrCAD X kan lejes pr. uge, måned, kvartal, halvår eller år, og det kan også købes. Mange starter med en kort leje, når et projekt kræver en ekstra konstruktør, og fortsætter derfra, hvis det giver mening.

Kontakt os

Lad os se på jeres setup – uden forpligtelser.

En kort dialog er ofte nok til at afklare, om Nordcad er det rigtige valg for jer. Ingen pitch. Ingen pres.

Kontakt os +45 96 31 56 90
