OrCAD X Capture er schematic-værktøjet i OrCAD X. Det er her, kredsløbet tegnes, komponenterne vælges og constraints lægges ind. De samme data driver simulering, layout og BOM.

Tal med en specialist Prøv OrCAD X gratis

3.600+ installationer i hele Norden

Udfordringen

Det koster dig tid og penge

Komponenter tastes ind igen, når BOM’en skal laves
En komponent viser sig at være udgået, efter layoutet er tegnet
Schematic og layout er ikke enige om, hvad der gælder
Support-svar der trækker ud i dage

Løsningen

Vi giver dig kontrollen tilbage

BOM’en kommer fra schematic frem for fra et regneark
Komponentdata hentes fra biblioteket, mens der tegnes
Ændringer slår igennem til layoutet
Lokal hotline med svar fra en specialist samme dag

SÅDAN VIRKER DET

Én kilde til det, PCB’et består af

Hierarkiet holder overblikketEt design deles op i sider og blokke, der kan genbruges. Det er dét, der gør, at et schematic på mange sider stadig kan overskues.

Komponenterne kommer fra biblioteketValget sker ud fra de data, der er godkendt, frem for fra hukommelsen. Det er også dér, BOM’en bliver til.

Data går videre uden mellemledSimulering, layout og dokumentation henter fra samme kilde. Ingen eksport, ingen genindtastning.

Tal med en specialist

FUNKTIONER

Capture dækker schematic og det, der følger af det

Hierarki, constraints, komponentvalg, BOM og simulering, fra samme kilde. Hvor en funktion kun findes i Professional, står det ved funktionen.

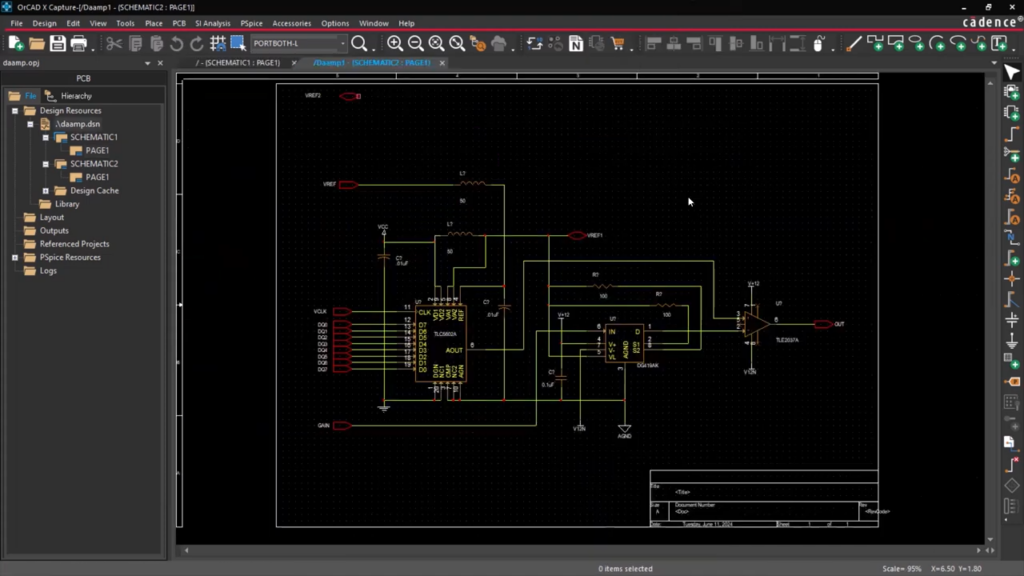

Schematic

Et schematic skal kunne læses af en anden end den, der tegnede det.

Hierarkisk og flat designBlokke, der kan genbruges

Design variantsFlere bestykninger af samme design

Online DRCFejl fanget, mens der tegnes

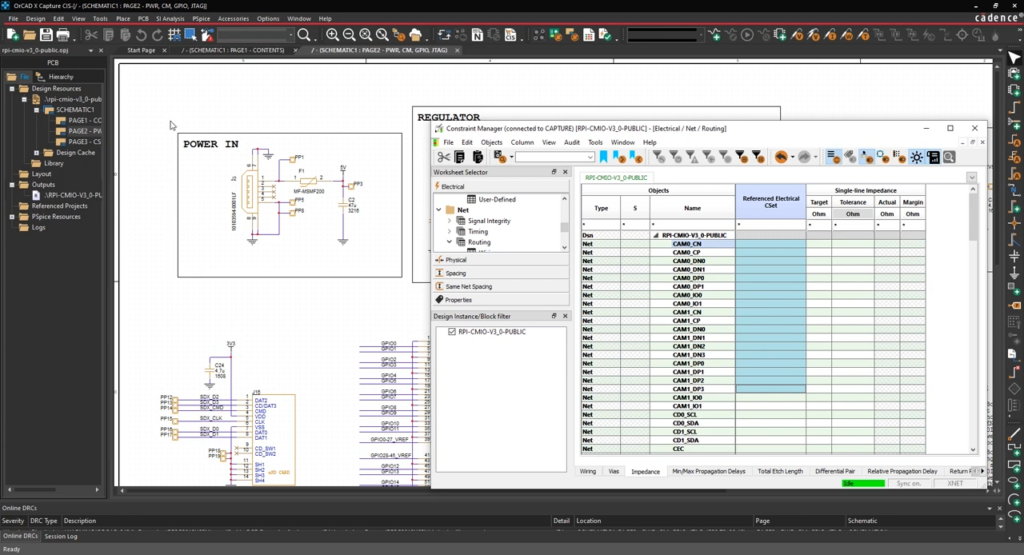

Constraint Manager

Et krav er lettest at overholde, når det lægges ind, hvor det besluttes.

Constraints i schematicElektriske og fysiske regler på net og grupper af net

Gælder også i layoutetSamme regler i Presto

Genbrug på næste projektRegelsæt, der kan importeres og eksporteres

Udforsk

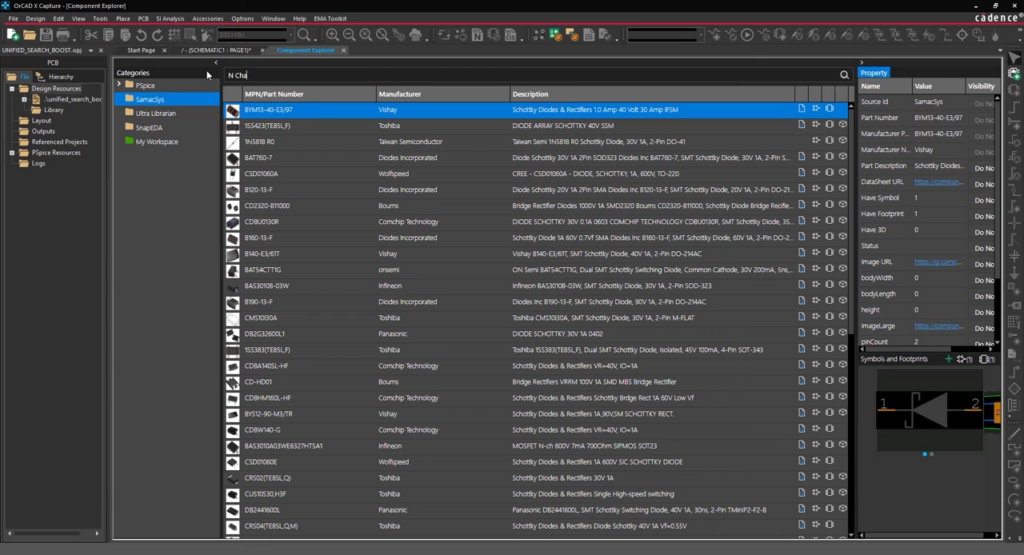

Unified Search og komponenter

De fleste dyre fejl i et design begynder med et komponentvalg.

Unified part searchSøgning på tværs af bibliotek og leverandører

Ultra Librarian, SnapMagic og SamacSysSymboler, footprints og 3D-modeller direkte i værktøjet

Komponentlivscyklus og versionerStatus og historik på hver komponent

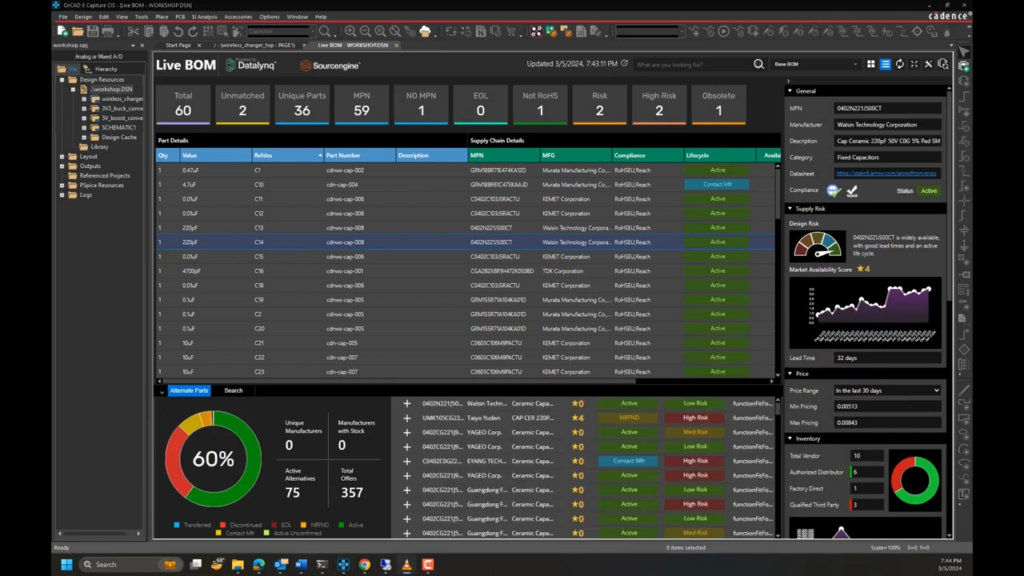

LiveBOM

En BOM er først færdig, når komponenterne også kan købes.

Pris, lager og leveringstidSet, mens der vælges (Professional)

Forecast af forsyningRisiko set før indkøb (Professional)

BOM fra schematicMed de felter, I har brug for

PSpice

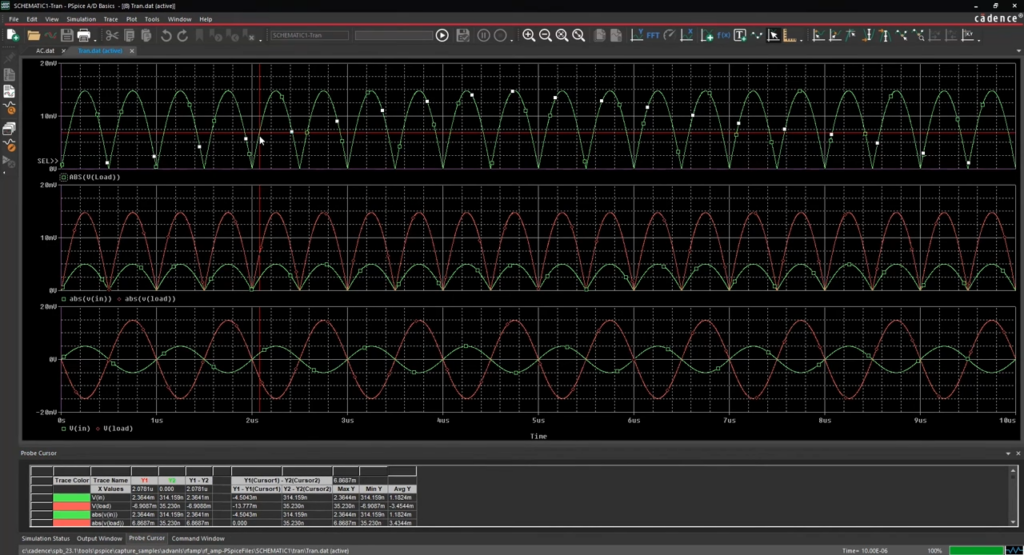

Et kredsløb, der er simuleret, er afprøvet, før det bliver til kobber.

Mixed-signal simuleringDirekte fra samme schematic

35.000 modellerParametriserede komponentmodeller

Electrical overstressAnalyse af belastning (Professional)

Udforsk

Videre til layout

Schematic er begyndelsen, ikke en isoleret opgave.

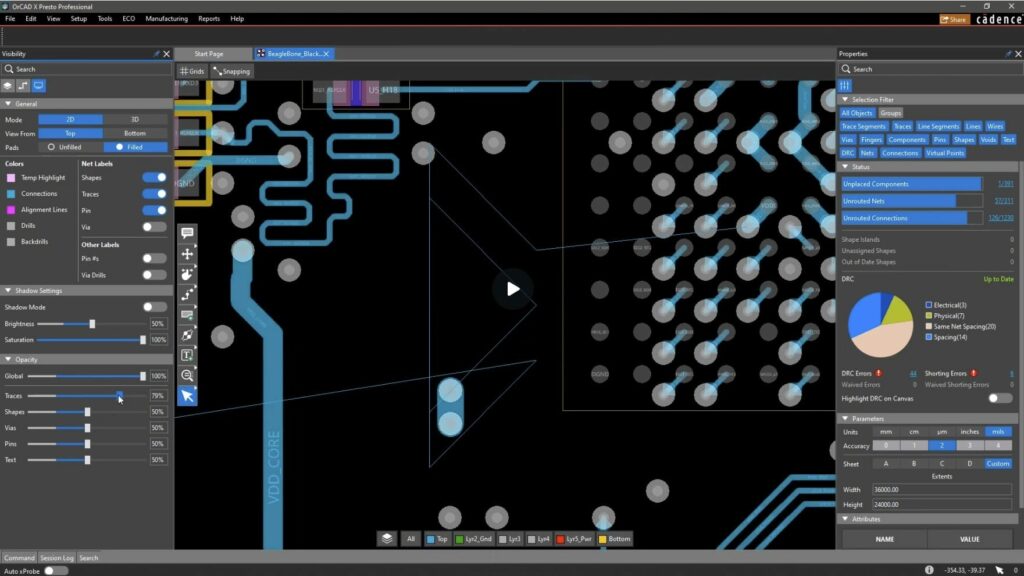

Til OrCAD X PrestoOverlevering uden eksport

Ændringer begge vejeSchematic og layout holdt samlet

Dokumentation og PDFKlar til review og arkiv

Udforsk

Samarbejde og cloud

De fleste designs har flere end én person inde over, også når kun én tegner.

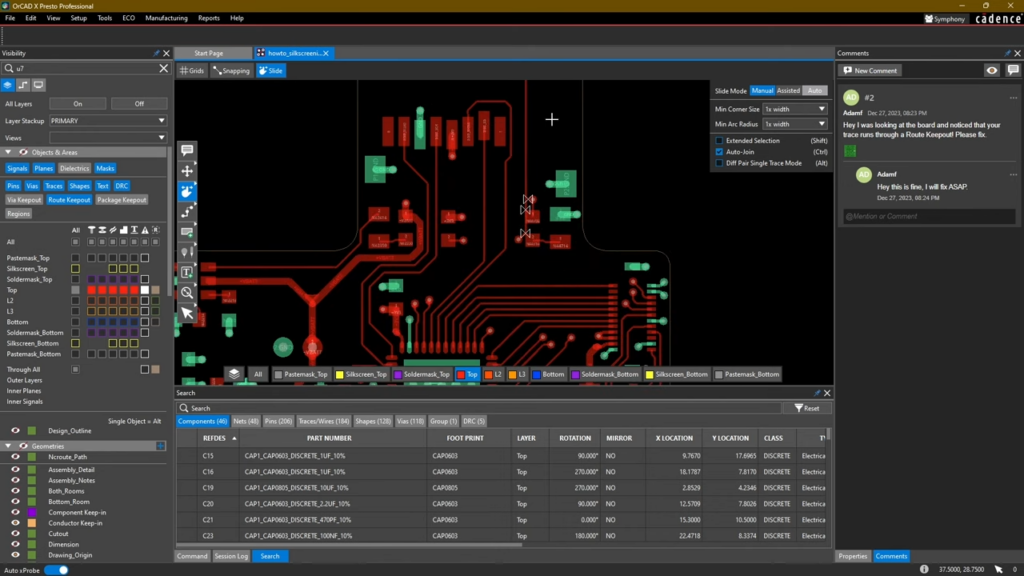

Review og markupKommentarer i designet frem for i en mail

Workspace og versionerHistorik samlet ét sted

Deling og brugerstyringDelte workspaces (Professional)

LICENSER

Hvad får man i hvert niveau?

Forskellene, der har betydning for schematic-arbejdet. Den fulde oversigt ligger på OrCAD X-siden.

Funktion	Standard	Professional	Professional Plus
Hierarkisk og flat design, variants og online DRC
Constraint management i schematic
CIS og unified part searchMed adgang til Ultra Librarian, SnapMagic og SamacSys.
Komponentlivscyklus og versionshistorik
PSpice mixed-signal med 35.000 modeller
LiveBOM: pris, lager og leveringstid
Forecast af komponentforsyning
IPC-footprint-wizardOver 100 footprint-skabeloner.
Delte workspaces og brugerstyringI Standard kan man deltage, men ikke oprette.
Electrical overstress-analyse (EOS)
Sensitivitet, analog optimering og MATLAB Simulink

Implementering

Sådan fungerer Capture i praksis

Cadence leverer værktøjet. Nordcad hjælper jer med at få biblioteket og arbejdsgangen på plads.

Biblioteket først

Et schematic-værktøj er kun så godt som de komponenter, det tegner med. Vi rådgiver om, hvordan biblioteket sættes op, og hvornår OrCAD CIS er svaret.

Overgangen fra det, I bruger i dag

Vi ser på, hvad der skal flyttes med, og hvad der lige så godt kan blive liggende. Det er som regel bibliotekerne, der afgør, hvor stort skiftet bliver.

Lokal ekspertise og løbende support

I får adgang til folk, der arbejder med OrCAD til daglig, og som kan svare, mens designet står åbent.

KØB ELLER LEJ

Køb licensen, eller lej den i den periode, I har brug for

KøbLicensen er jeres permanent. Det er det mest oplagte valg, når schematic og layout er en fast del af udviklingen, og I ikke vil tænke på fornyelse.

Lej til et projektPr. uge, måned eller kvartal. Det passer til et afgrænset projekt, en travl periode eller en ekstra konstruktør, der skal i gang med det samme.

Lej løbendePr. halvår eller år. Det er for teams, der vil have en fast udgift og mulighed for at justere antallet af licenser undervejs.

Få et tilbud

KUNDER

Det siger dem, der bruger OrCAD

Nordiske udviklingsteams, der arbejder i OrCAD med Nordcad ved siden af.

Asetek

Læs kundecase

”

OrCADs fleksibilitet og skræddersyede løsninger passer til virksomheder i alle størrelser. Nordcads support er uvurderlig og giver hurtig assistance.

Sebastian TengvallApplikationsingeniør, Lotus Microsystems

Danfoss

Læs kundecase

”

Jeg fik hurtigt hjælp til mit problem og blev mødt på en venlig og professionel måde.

Thomas HellsénSenior Electronics Engineer, Atlas Copco Industrial Technique AB

RESSOURCER

Viden om schematic i OrCAD X

Webinarer, artikler og guides om schematic, komponenter og simulering.

DownloadE-bog

7. sep 2026

Klar?

Klar til at designe med ro i maven?

En kort samtale er som regel nok til at afklare, om Capture dækker jeres behov alene, eller om I skal have hele pakken. Ingen pitch. Intet pres. Bare en åben snak om, hvordan jeres schematics bliver til i dag.

Tal med en specialist

FAQ

Ofte stillede spørgsmål

Ja, Capture kan købes alene, men det sker sjældent. Capture og Presto hænger så tæt sammen, at de fleste får mest ud af OrCAD X-pakken, hvor schematic, layout og simulering hører med. Laves jeres layout udenfor, ser vi på, hvad der giver mening for jer.

BOM’en kommer fra schematic, og komponentdata kan styres gennem OrCAD CIS. Med LiveBOM i Professional ses pris, lager og leveringstid direkte i designet. Skal BOM’en videre til et PLM-system, er det dér, en integration bliver relevant.

Ja, med PSpice. Kredsløbet simuleres på det samme schematic, som senere bliver til layoutet.

Almindelige constraints håndteres i OrCAD X. Er der tale om mange net med constraints, stramme timing-krav eller flere PCB’er i samme system, er Allegro X bygget til det.

Ja. OrCAD X kan lejes pr. uge, måned, kvartal, halvår eller år, og det kan også købes. Mange starter med en kort leje, når et projekt kræver en ekstra konstruktør, og fortsætter derfra, hvis det giver mening.

Kontakt os

Lad os se på jeres setup – uden forpligtelser.

En kort dialog er ofte nok til at afklare, om Nordcad er det rigtige valg for jer. Ingen pitch. Ingen pres.

Kontakt os +45 96 31 56 90

15+ specialister

OrCAD X
